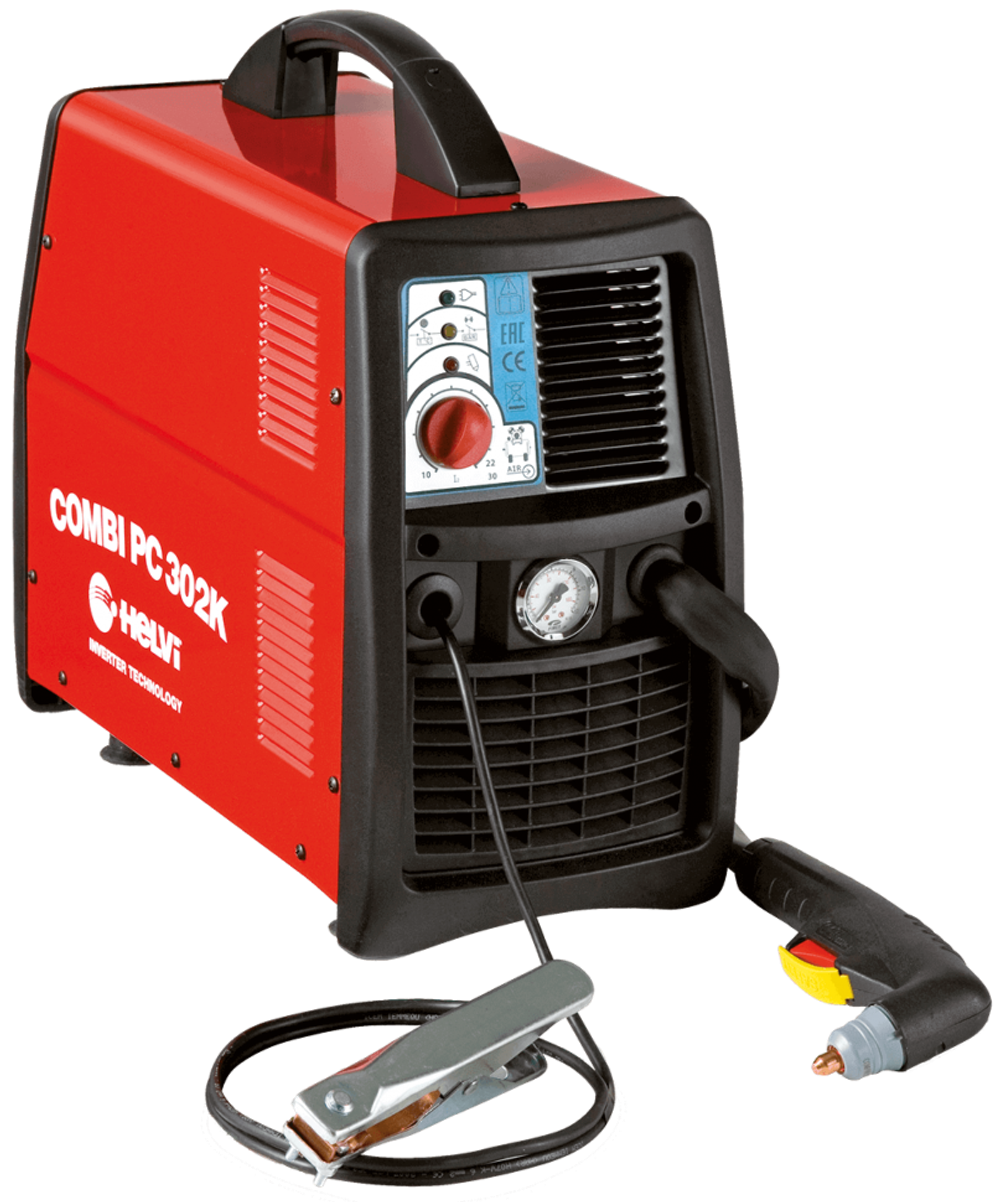

HELVI COMBI PC 302K (внутренний компрессор)

HELVI COMBI PC 302K с внутренним компрессором code 99830015

Аппарат предназначен для ручной воздушно-плазменной резки металлов толщиной до 10мм. РС COMBI PC 302K HELVI функционирует от однофазной сети: (1ph) 230v 50/60Hz. Источник плазмы РС COMBI PC 302K адаптирован для питания от нестабильных источников и способен сохранять работоспособность при колебаниях питающего напряжения в пределах ± 10% от номинала. Если на рабочем месте нет источника подготовленного сжатого воздуха аппарат РС COMBI PC 302K может работать используя встроенный компрессор. При этом мах толщина реза будет составлять 8мм. В РС COMBI PC 302K реализована возможность подключения внешнего источника подготовленного сжатого воздуха (необходимые параметры 4.4-5.0 bar 150 л/мин). В этом случае мах толщина реза составит 10мм.

Особенности конструкции:

• инверторная схема на основе IGBT модулей
• светодиодная индикация режимов
• система термозащиты
• система аварийного отключения пилотной дуги
• система компенсации колебаний входного напряжения
• адаптирован для питания от нестабильных источников электроэнергии (генераторы)
• встроенный фильтр-регулятор давления сжатого воздуха
• индикатор давления
• режим предпродувки перед поджигом дуги
• ПНЕВМО ПОДЖИГ дуги (without HF)
• ВСТРОЕННЫЙ КОМПРЕССОР
• режим работы от внешнего компрессора
• плазменная горелка РТ-40С. Информация по горелке и комплектующим размещены ЗДЕСЬ.
• малый вес

Требования к системе подачи сжатого воздуха.

Для полноценного функционирования аппарата воздушно-плазменной резки РС COMBI PC 302K HELVI в режиме ВНЕШНЕГО КОМПРЕССОРА необходима подача сжатого воздуха. Сжатый воздух должен быть очищен от влаги, масла и посторонних примесей. Давление 4.4-5.0 bar. Кол-во воздуха не менее 150 л/мин. От качества сжатого воздуха напрямую зависит эффективность и качество реза, а также ресурс расходных материалов и комплектующих плазменной горелки.

1. Сетевой тумблер ON/OFF
2. Регулятор тока резки
3. Индикатор сети (зеленый). Мигает в течение нескольких секунд после включения машины, чтобы убедиться, что конденсаторы заряжаются и машина готова к работе. Горит, когда напряжение в линии нормальное. Медленно мигает, если напряжение линии выше 260В, или ниже 180В.
4. Индикатор систем защиты (желтый). Загорается при активации термозащиты. Медленно мигает, когда давление слишком низкое. (Это предупреждение действует только при работе от внешнего источника воздуха).
5. Индикатор активности горелки (красный). Горит, когда горелка активна. Часто мигает в течение 3 секунд перед загоранием дежурной дуги. Медленно мигает, если дуга резки не загорается через 3 секунды после дежурной дуги.
6. Манометр
7. Редуктор вх. давления воздуха. Оттянуть ручку для разблокировки, задать желаемое давление (номинальное равняется 4.5 атм.), надавить для блокирования. Примечание: редуктор не должен быть настроен выше 6 атм.
8. Штуцер для подключения внешнего источника сжатого воздуха.
9. Тумблер выбора режима работы ВНУТРЕННИЙ КОМПРЕССОР/ВНЕШНИЙ ИСТОЧНИК ВОЗДУХА
10. Сетевой кабель питания
11. Кабель и зажим массы
12. Ручной плазмотрон РТ-40С длина 4м. Информация по горелке и комплектующим размещены ЗДЕСЬ.

Комплект поставки: источник РС COMBI 302K c интегрированной ручной горелкой РТ-40С и кабелем массы, документация.
