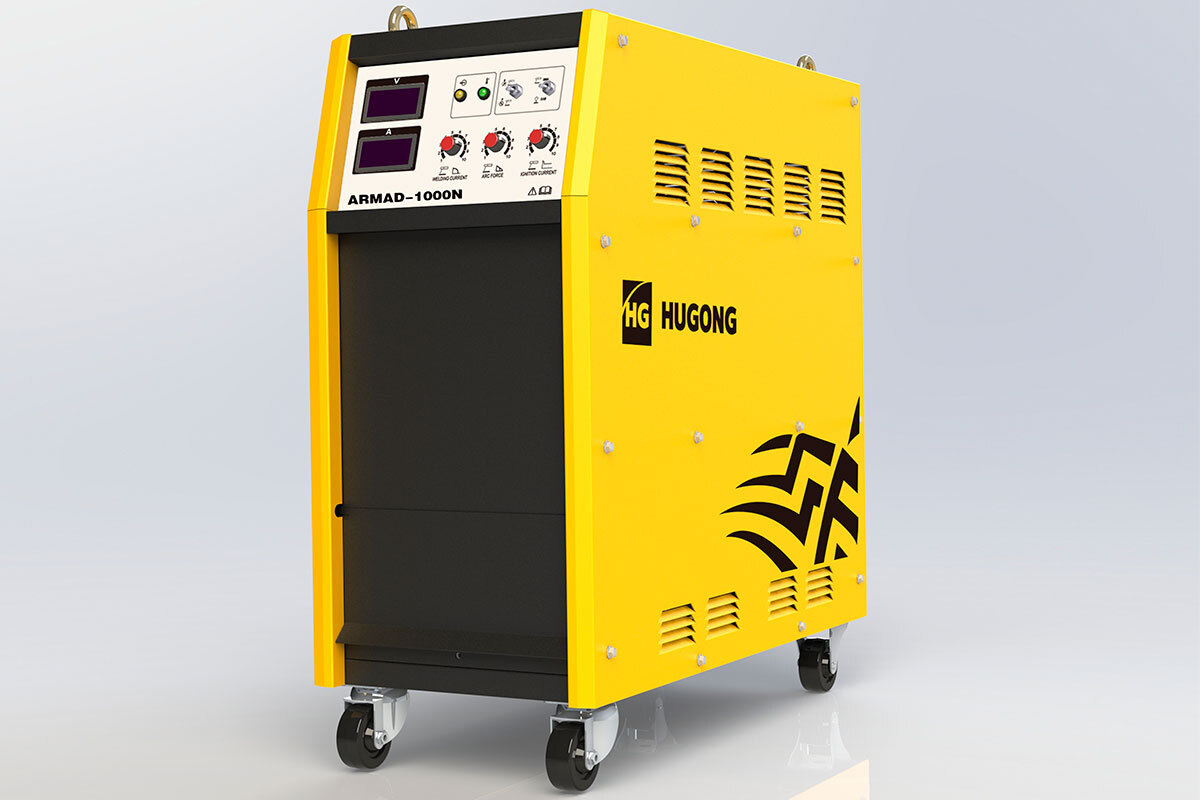

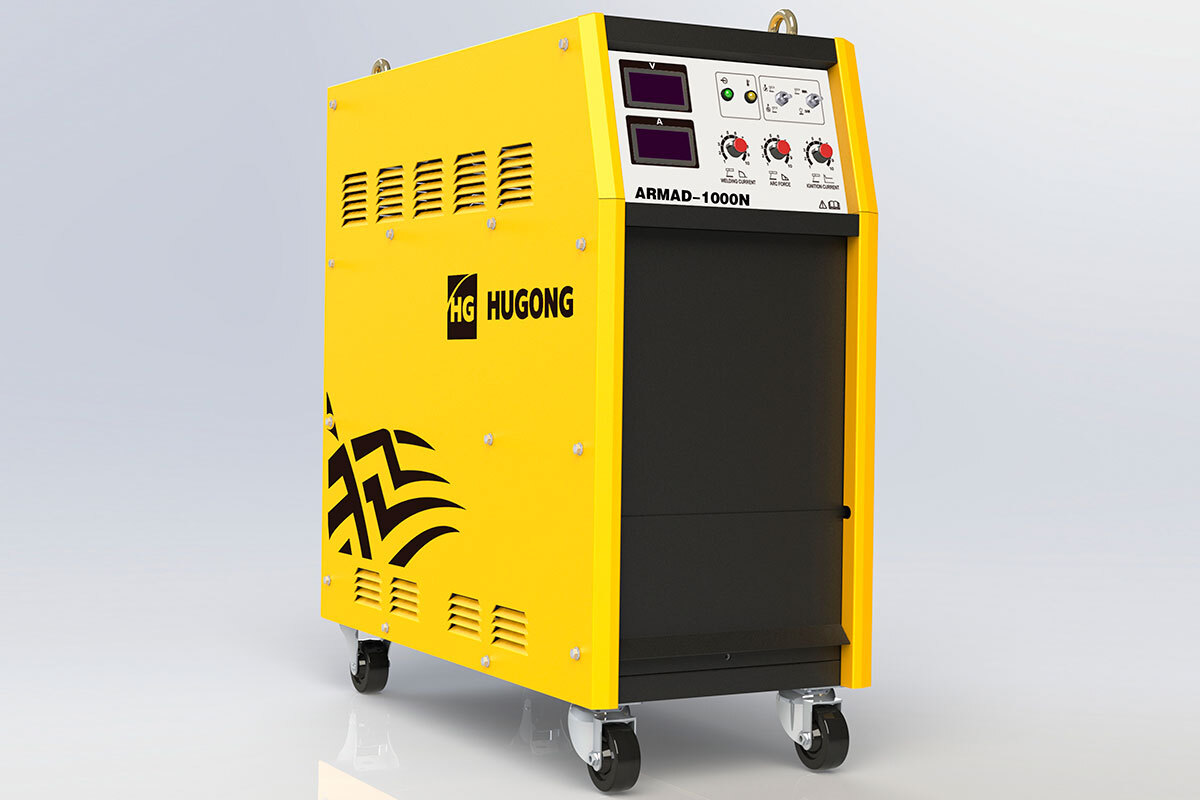

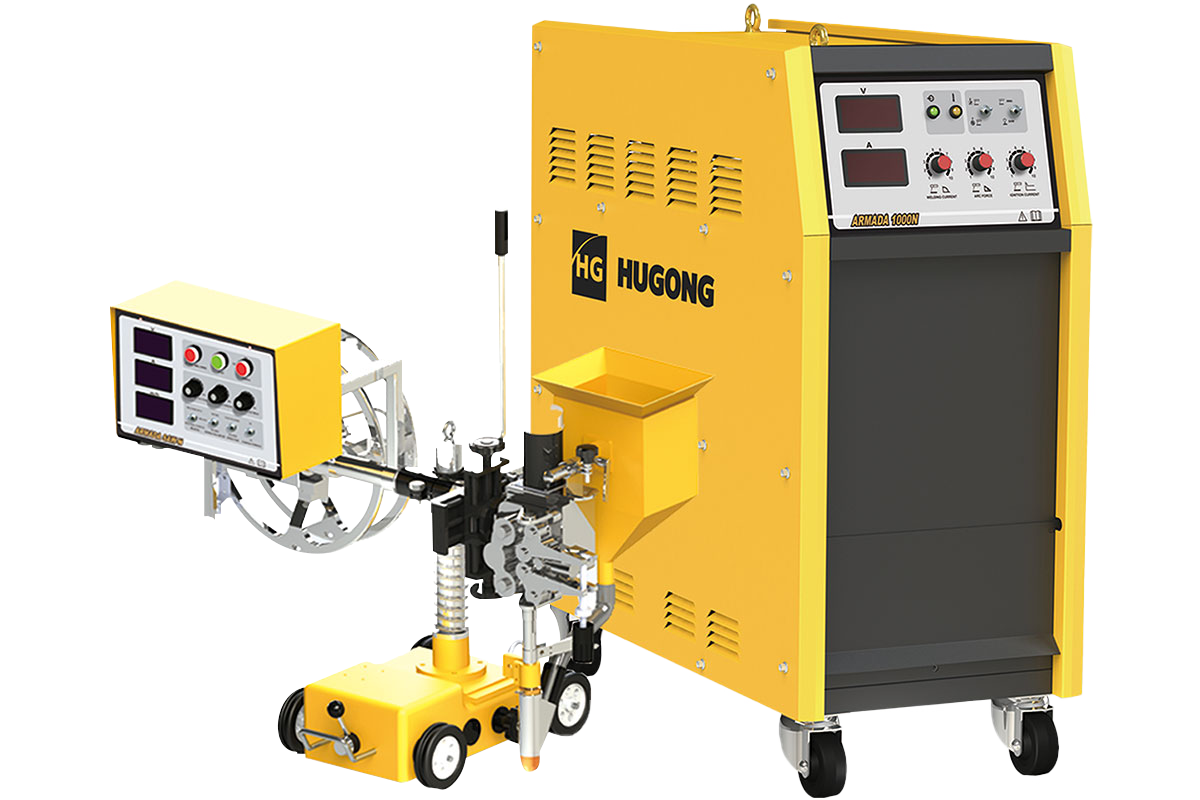

Аппарат HUGONG ARMADA 1000N прост в сборке, настройке режимов и эксплуатации. Все необходимое для начала работы «из коробки» уже в комплекте.

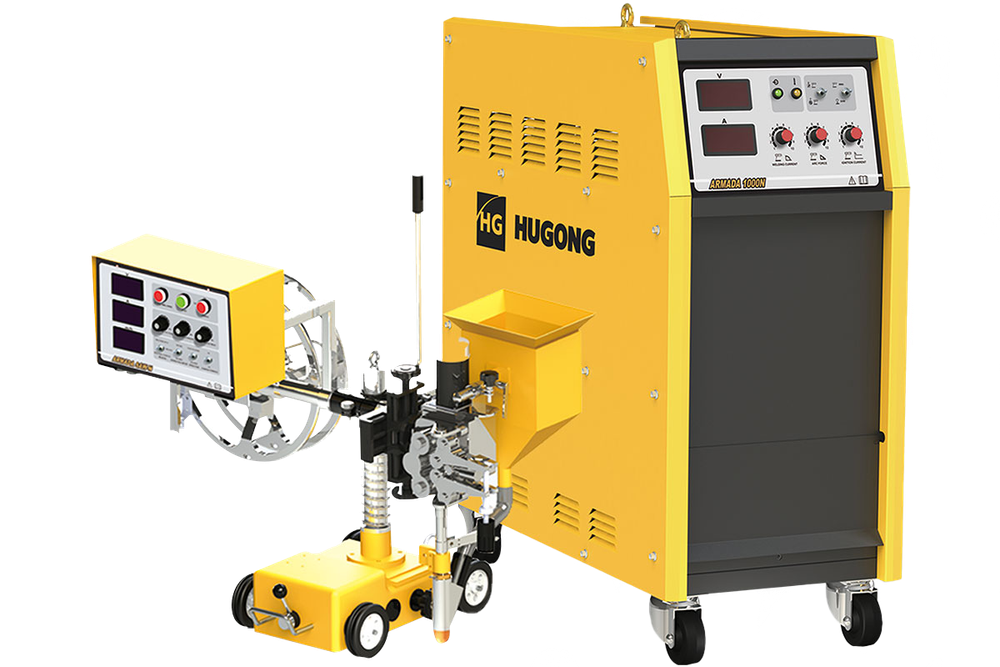

При соответствующей дополнительной комплектации, HUGONG ARMADA 1000N позволяет выполнить на одном рабочем месте:
|
Наименование параметра |
Ед. измерения |
ARMADA 1000N |
ARMADA 1250N |
|---|---|---|---|
|
Параметры сети |
В, Гц |
380, 50 |
380, 50 |
|
Потребляемая мощность |
кВА |
53,3 |
69,8 |
|
Диапазон регулирования тока |
А |
60 – 1000 |
60 – 1250 |
|
Коэффициент мощности |
|
0,9 |
0,9 |
|
КПД |
% |
85 |
85 |
|
ПВ |
% |
100 |
100 |
|
Габариты |
мм |
840 х 380 х 900 |
840 х 380 х 900 |
|
Масса |
кг |
150 |
150 |
-
Сборку заготовок перед сваркой, в т.ч. установку выводных технологических планок с помощью технологии ручной дуговой сварки покрытым электродом (ММА)
Автоматическую сварку под слоем флюса (SAW)
Разделку дефектного участка сварного шва методом воздушно-дуговой строжки (угольным электродом)
|

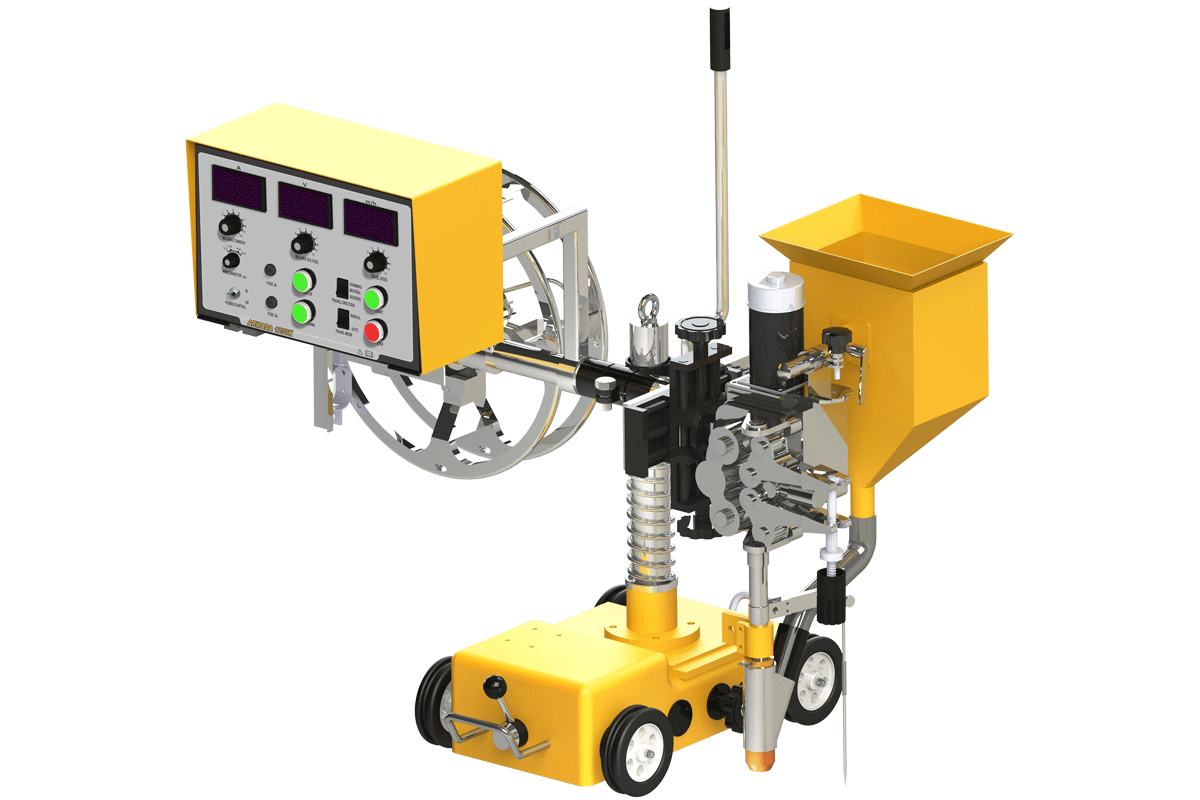

Модель |
Ед. измерения |
ARMADA-1000N |
ARMADA-1250N |
|---|---|---|---|
|
Сварочная проволока |
_ мм |
2,0 – 6,0 |
2,0 – 6,0 |
|
Способ поджига дуги |
|
Касанием / С хода |
Касанием / С хода |
|
Скорость сварки |
м/час |
6-130 |
6-130 |
|
Скорость подачи проволоки |
м/мин |
0.2-2.5 |
0.2-2.5 |
|
Диапазон регулировки положения сварочной горелки |
мм |
100х100х70 |
100х100х70 |
|
Диапазон вылета сварочной проволоки |
мм |
100 |
100 |
|
Диапазон угла поворота колонны в поперечном направлении |
град. |
±90° |
±90° |
|
Диапазон наклона сварочной головки в продольном направлении |
град. |
±45° |
±45° |
|
Диапазон поворота сварочной головки вокруг горизонтальной оси |
град. |
±90° |
±90° |
|
Объем флюсового бункера |
л |
6 |
6 |
|
Масса сварочной проволоки в катушке |
кг |
25 |
25 |
|
Габаритные размеры |
мм |
1020х480х740 |
1020х480х740 |
|
Масса трактора (без проволоки и флюса) |
кг |
65 |
65 |

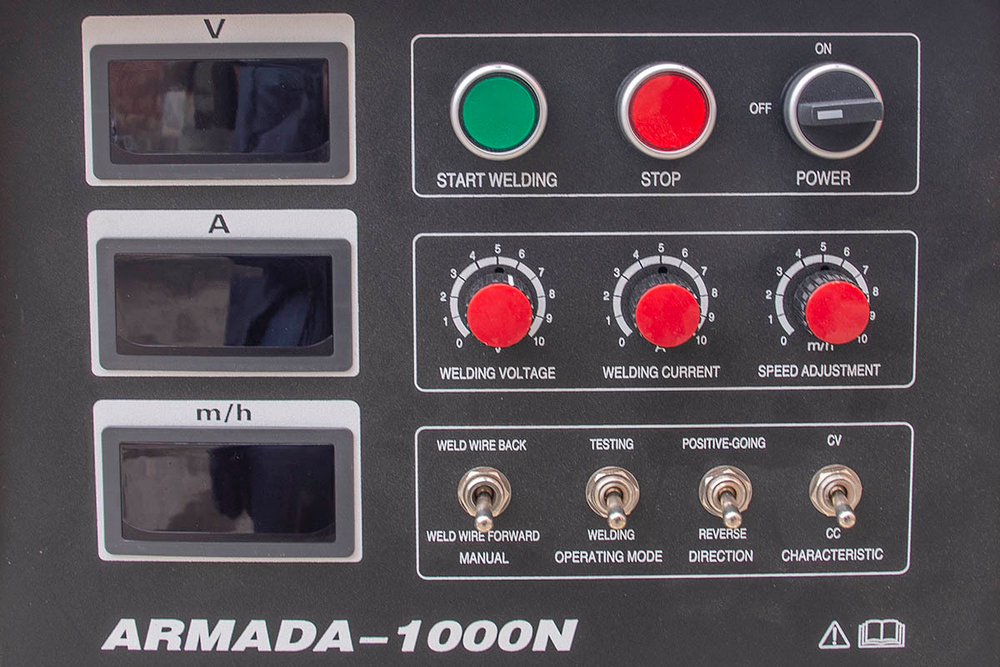

УПРАВЛЕНИЕ НАСТРОЙКАМИ АППАРАТА

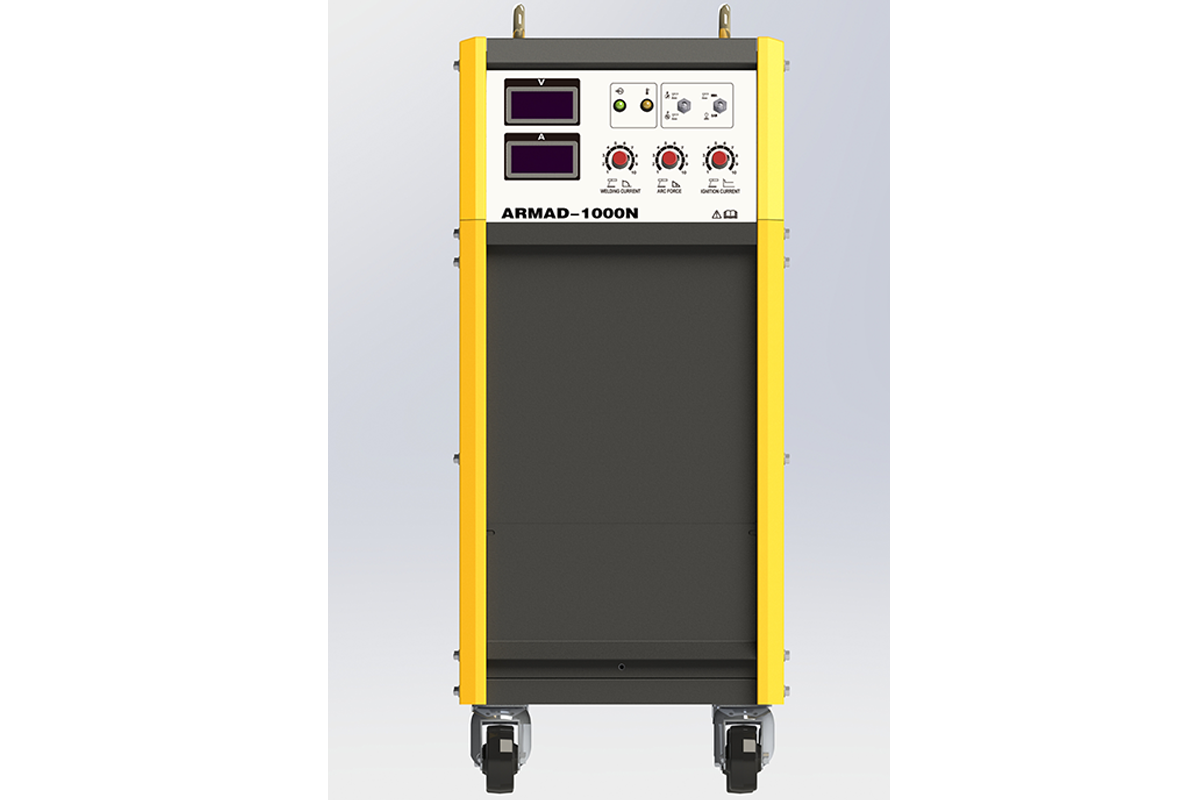

Органы управления источника питания для сварки и метод работы:

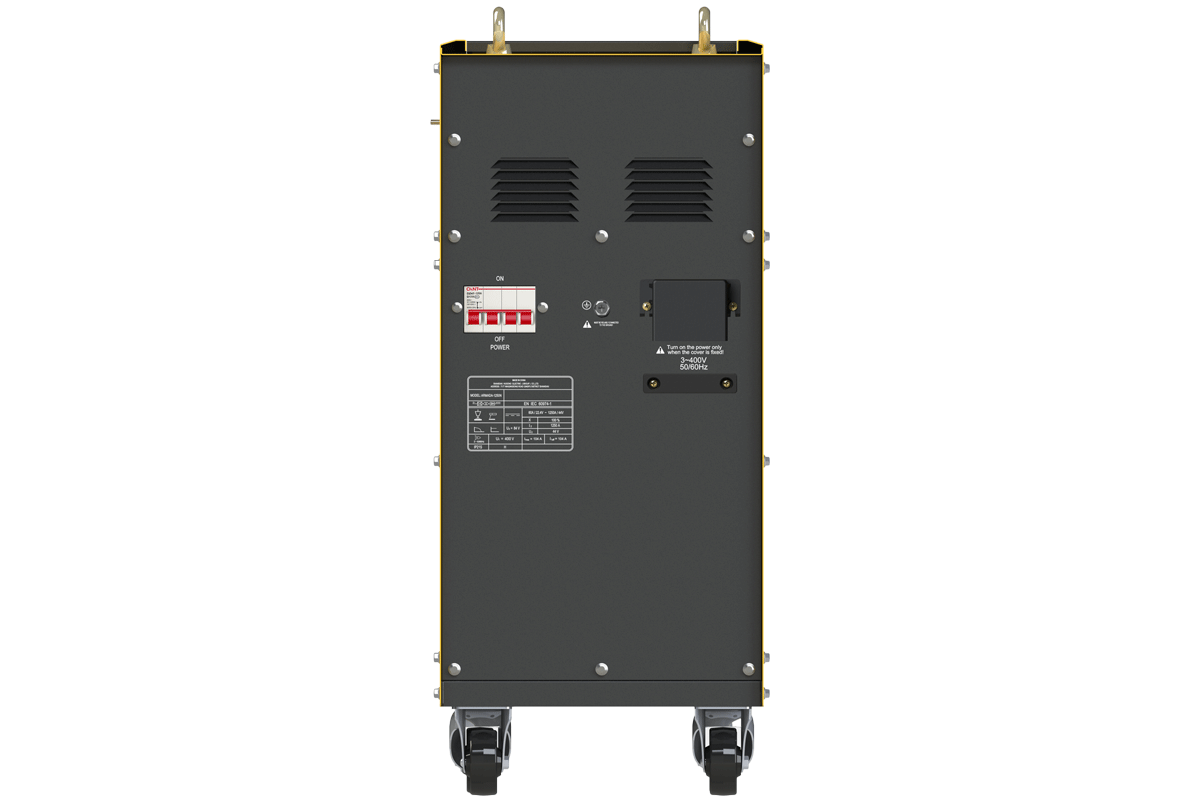

Переключатель питания источника сварки (расположен на задней части аппарата)
При установке переключателя в положение «включено» электричество поступает на источник питания сварочного аппарата, индикатор источника питания (зеленый) включается, при этом вентилятор начинает вращаться. А когда индикатор (зеленый) погаснет, вентилятор перестанет вращаться.
Индикатор питания
При подаче электричества в блок питания загорается индикатор питания (зеленый).
Предупреждающий индикатор
• Не горит – источник сварочного тока работает штатно
• Горит желтым - температура аппарата слишком высока и источник питания находится под избыточной нагрузкой, отсутствует фаза основного электропитания
Внимание: При эксплуатации аппарата в условиях высокой температуры окружающей среды (выше 40°С), продолжительной работы источника питания на высоких значениях сварочного тока, срабатывает контур тепловой защиты. В этом случае, сварка прерывается, но вентилятор охлаждения продолжает работать. После того, как температура снизится до рабочего значения, индикатор погаснет, а источник питания вернется к нормальному режиму работы. Сварочный процесс может быть продолжен.
Рукоятка регулировки функции «Горячий старт» в режиме ММА сварки
«Горячий старт» - параметр, позволяющий получить дополнительную мощность при касании электродом изделия, облегчает процесс возбуждения дуги.
Регулировка сварочного тока
Регулировки тока может постоянно изменять текущее значение от самого высокого до самого низкого. Поверните ручку по часовой стрелке, значение тока и напряжения увеличится
Переключатель дистанционного/локального управления.

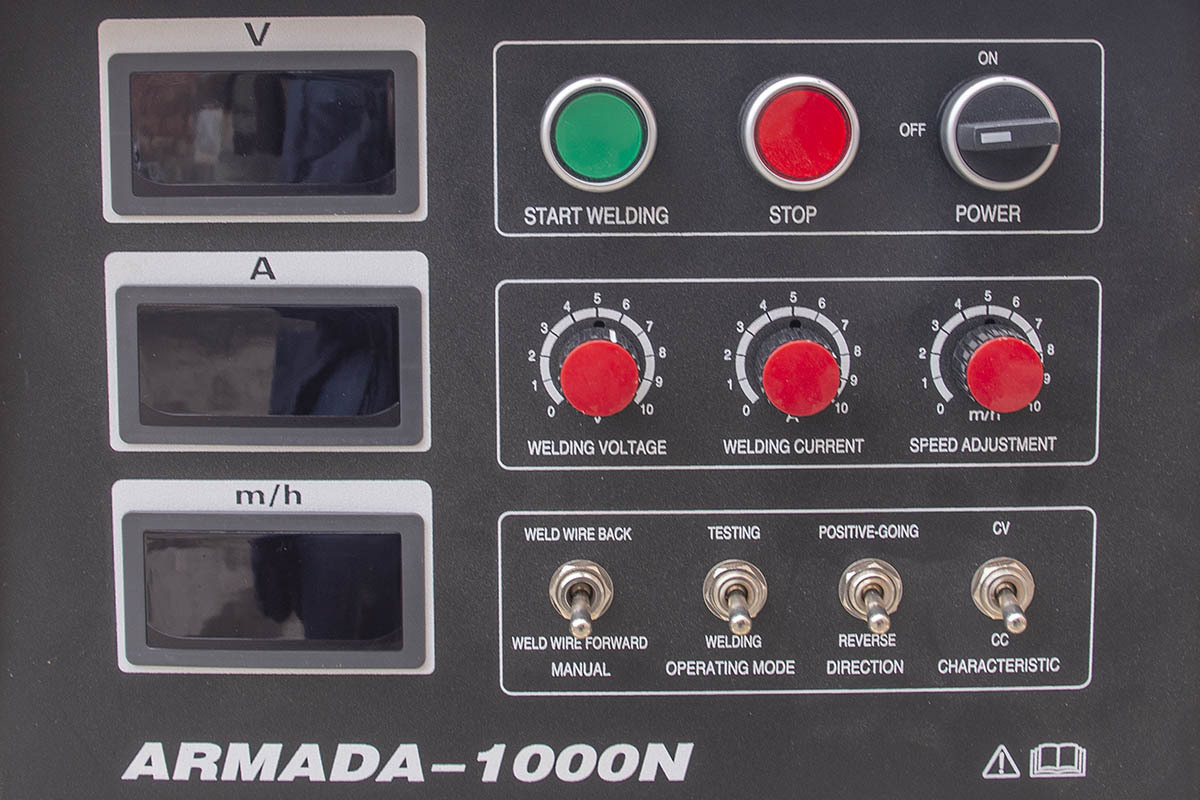

Дистанционное управление (положение переключателя «ВКЛ») осуществляется с панели управления сварочного трактора. Локальное управление (положение переключателя «ВЫКЛ») осуществляется непосредственно с панели управления источника питания.
Переключатель режима работы (ММА / SAW):
• режим ММА сварки или строжки угольным электродом;
• режим сварки под флюсом SAW.
Цифровой индикатор
• «V» - вольтметр;
• «А» - амперметр.
Переключатель дистанционного/локального управления.
Дистанционное управление (положение переключателя «ВКЛ») осуществляется с панели управления сварочного трактора. Локальное управление (положение переключателя «ВЫКЛ») осуществляется непосредственно с панели управления источника питания.
Клеммы подключения сварочных кабелей (+/-)
Подключение силовых сварочных кабелей к соответствующим клеммам по схеме прямой или обратной полярности должно производиться в соответствии с требуемой технологией сварки. Соединение между кабелем и клеммой должно быть надежным.
Разъем подключения кабеля управления сварочного трактора.
Кабель с 14 контактами (в вилке имеется 19 контактов) используется для передачи управляющих сигналов между источником питания сварки и сварочным трактором.
Внимание: Отключите источник сварочного тока от внешнего электропитания перед подключением сварочного трактора или комплекта для сварки ММА или дуговой строжки.
Требования подключения к электросети источников питания серии ARMADA
|
|
Наименование |
ARMADA-1000N/1250N |
|---|---|---|
|
Установленная мощность |
Источник сварочного тока |
100 кВА |
|
Установленная мощность |
Питание от генератора 200kVA |
|
|
Входное защитное оборудование |
П Характеристики
Степень защиты
IP21S
Класс изоляции
F
Диаметр проволоки, мм
2,0 - 6,0
Напряжение холостого хода, В
84
ПВ, %
100% (20°С) / 100% (40°С)
Диаметр электрода, мм
1.6-8
Масса брутто, кг
132 / 66 / 36,5
Масса, кг
115
Упаковка
3 коробки
Габаритные размеры упаковки (Д;Ш;В; мм)
865х395х830 / 1020х480х740
Гарантия, срок (мес)
60
Сварочный ток ММА, А
60-1000
Габаритные размеры (Д;Ш;В; мм)
840х380х900
Потребление максимальное, кВА
53,3
Режимы сварки
SAW, ММА, GOUGING
Напряжение сети
380В ± 15%
Сварочный ток MIG, А
60-1000
Регулировка сварочного напряжения для MIG, В
22,4-44
Масса катушки, кг
25
