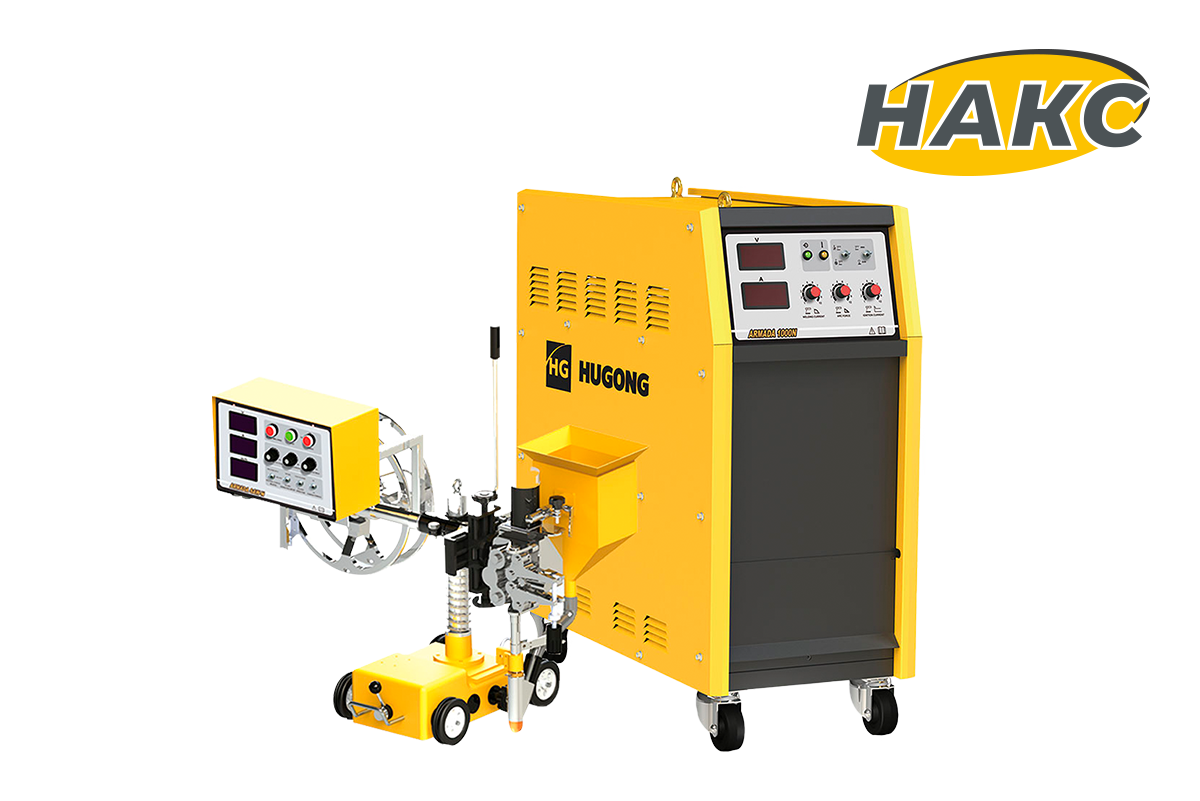

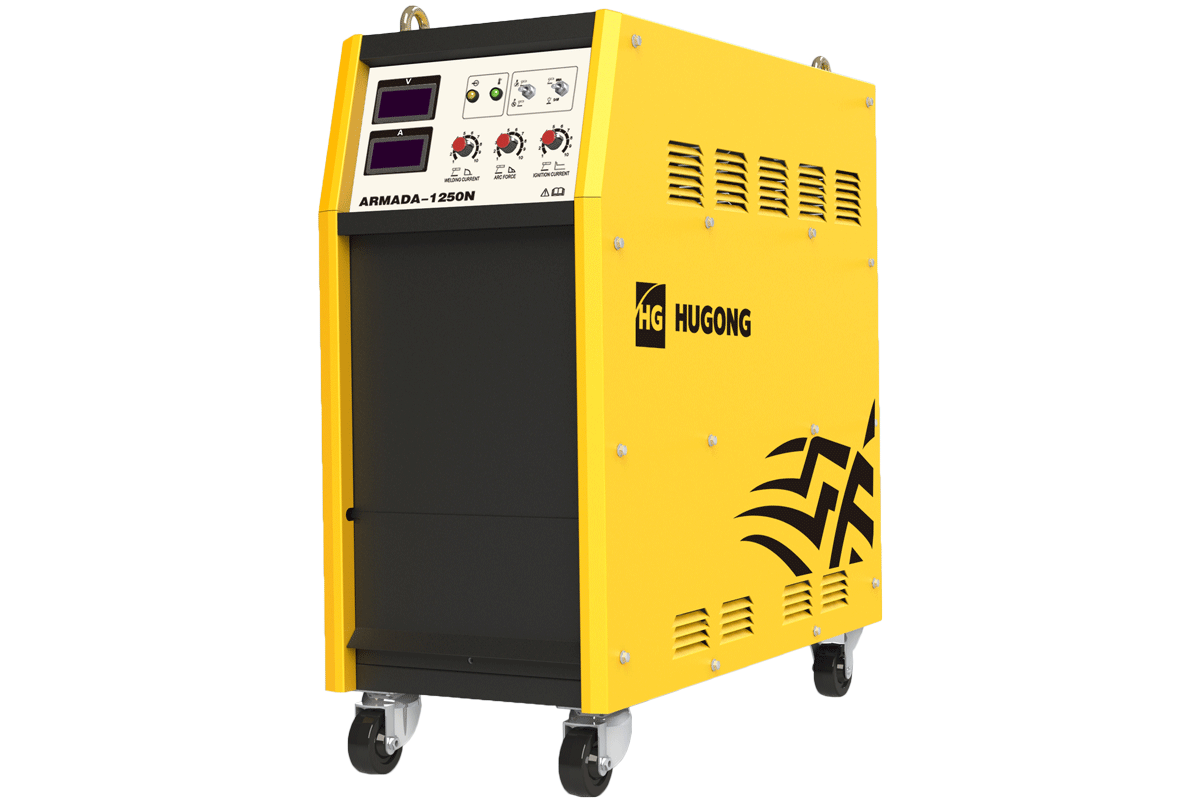

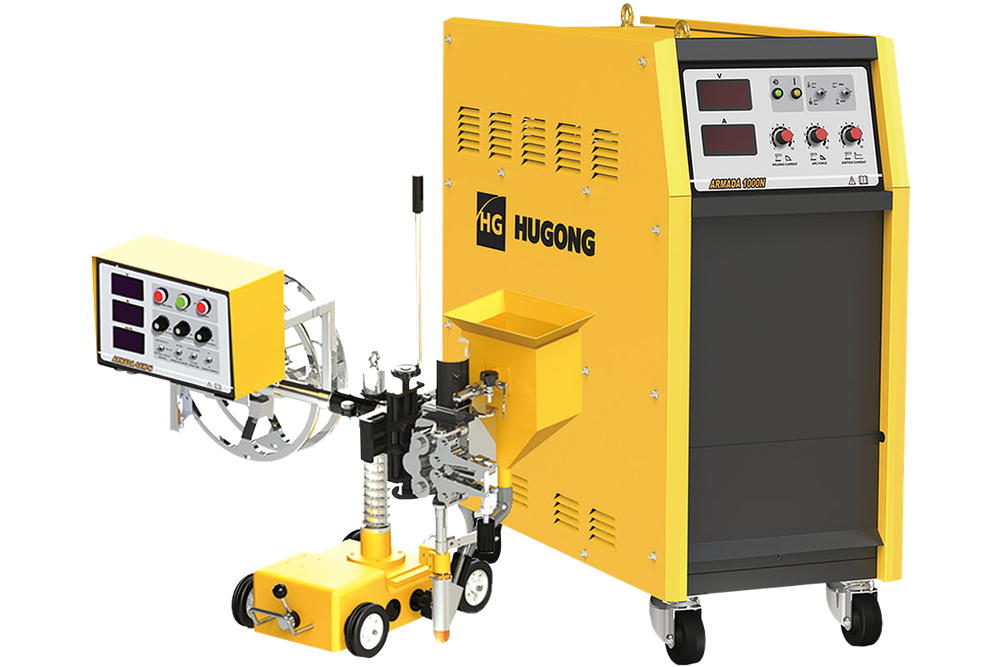

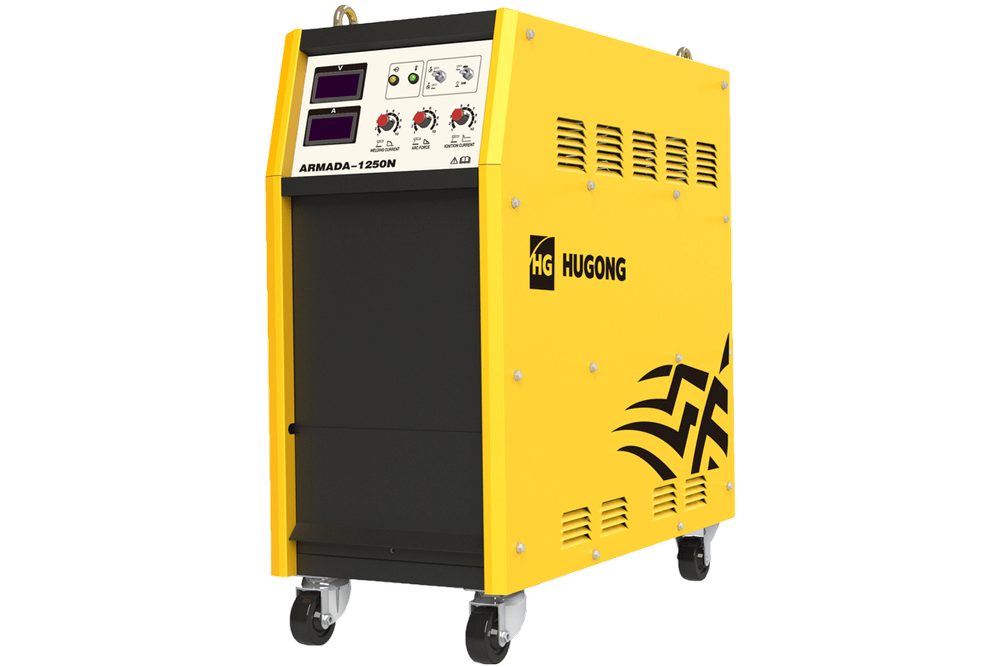

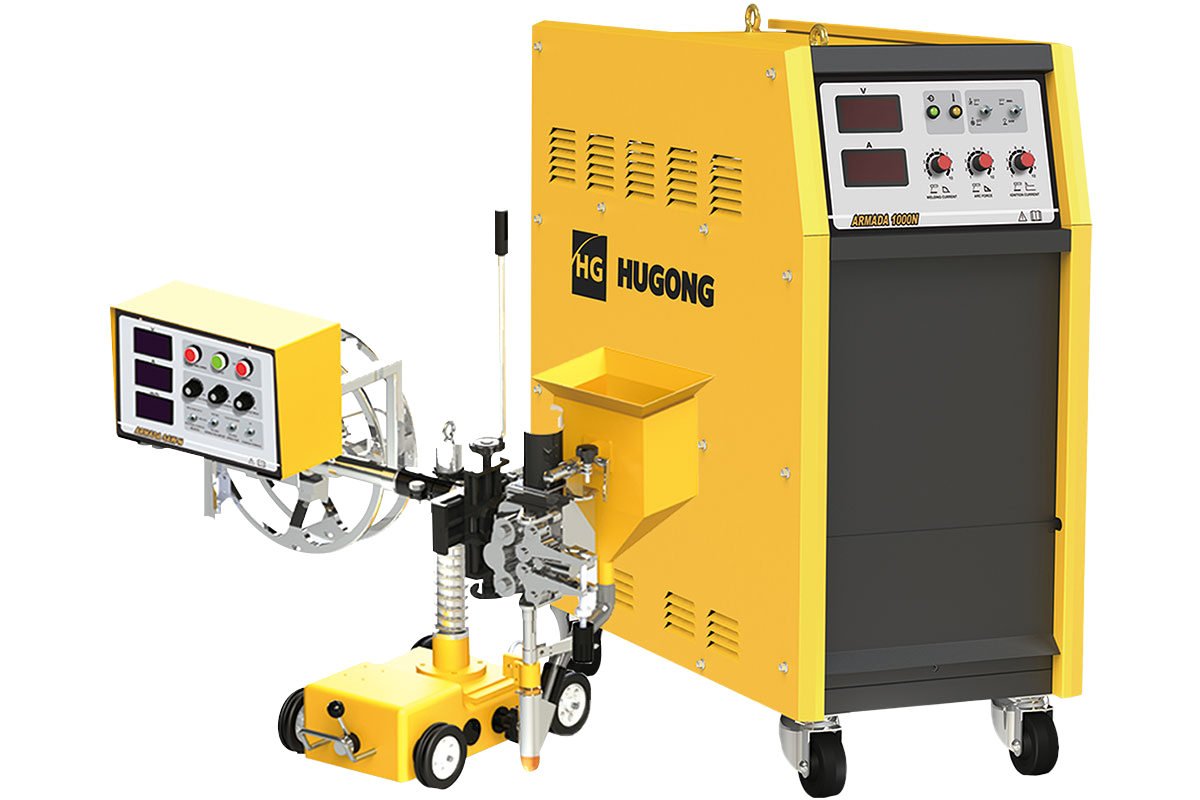

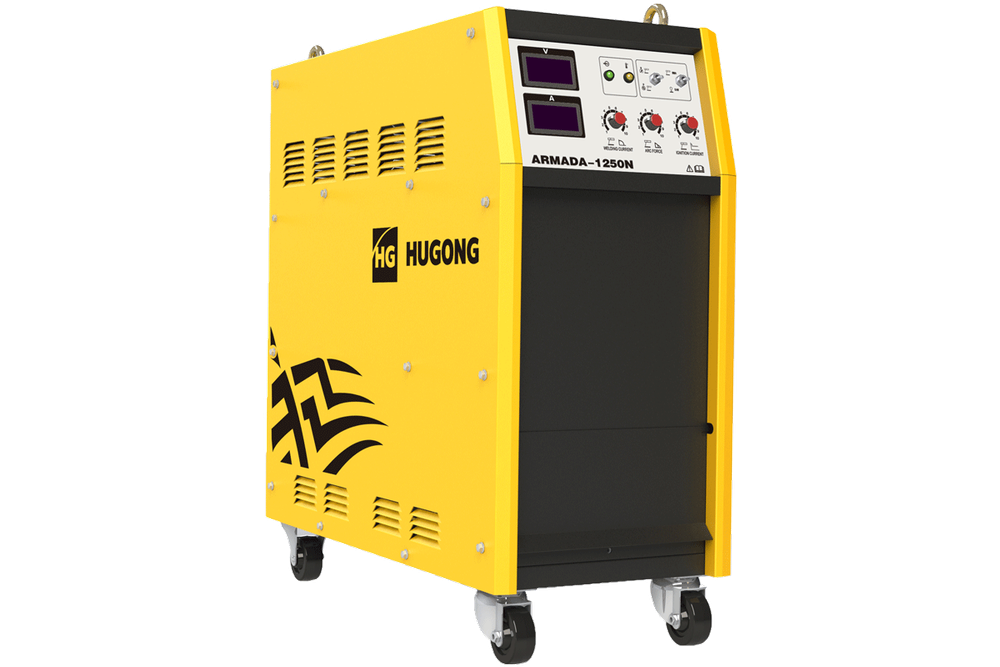

При соответствующей дополнительной комплектации, HUGONG ARMADA 1250N позволяет выполнить на одном рабочем месте:
-
Сборку заготовок перед сваркой, в т.ч. установку выводных технологических планок с помощью технологии ручной дуговой сварки покрытым электродом (ММА)
Автоматическую сварку под слоем флюса (SAW)
Разделку дефектного участка сварного шва методом воздушно-дуговой строжки (угольным электродом)

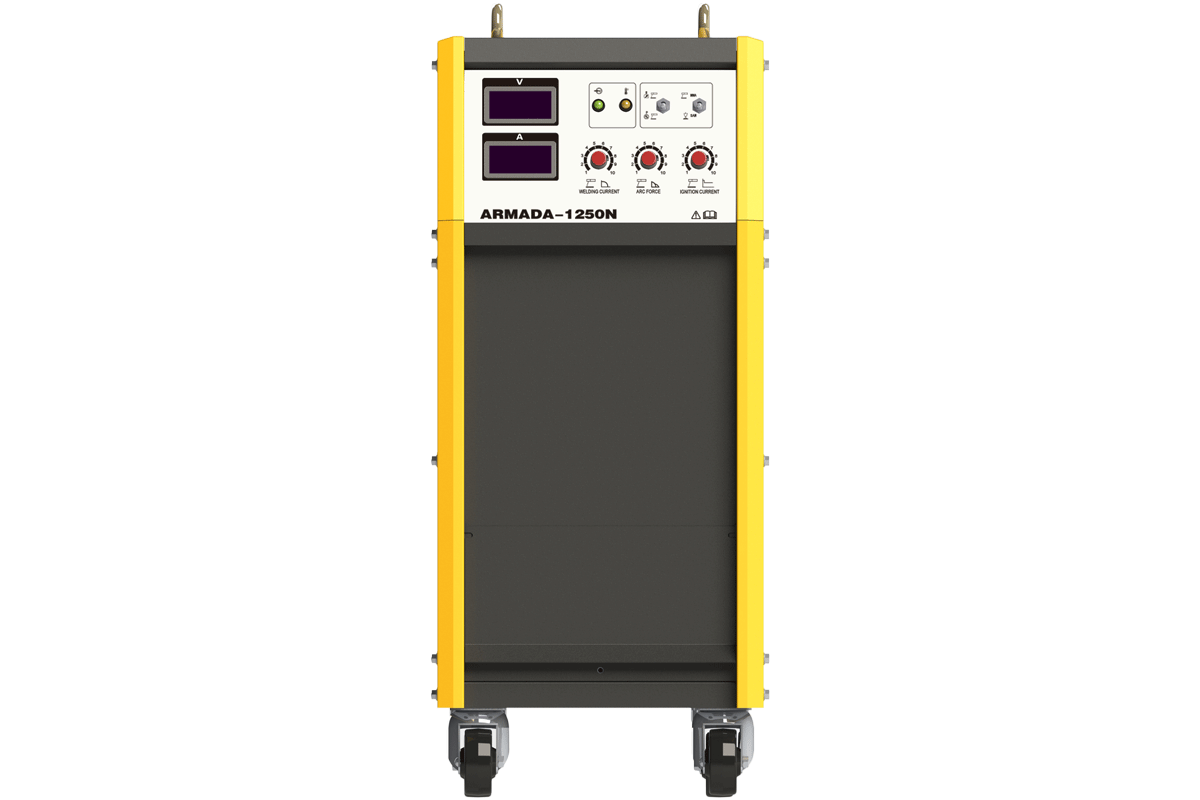

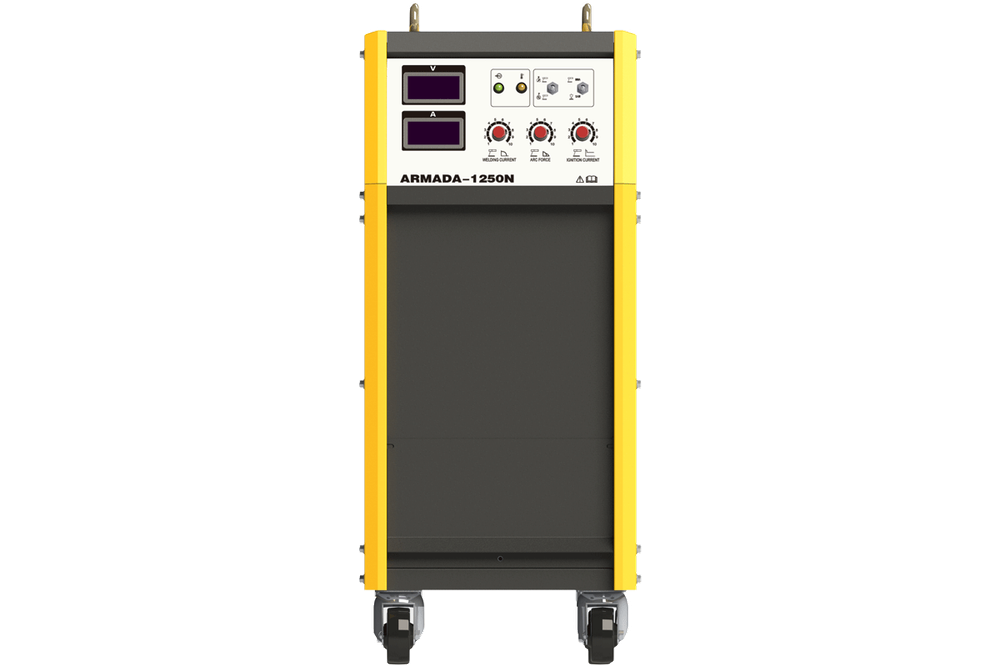

УПРАВЛЕНИЕ НАСТРОЙКАМИ АППАРАТА

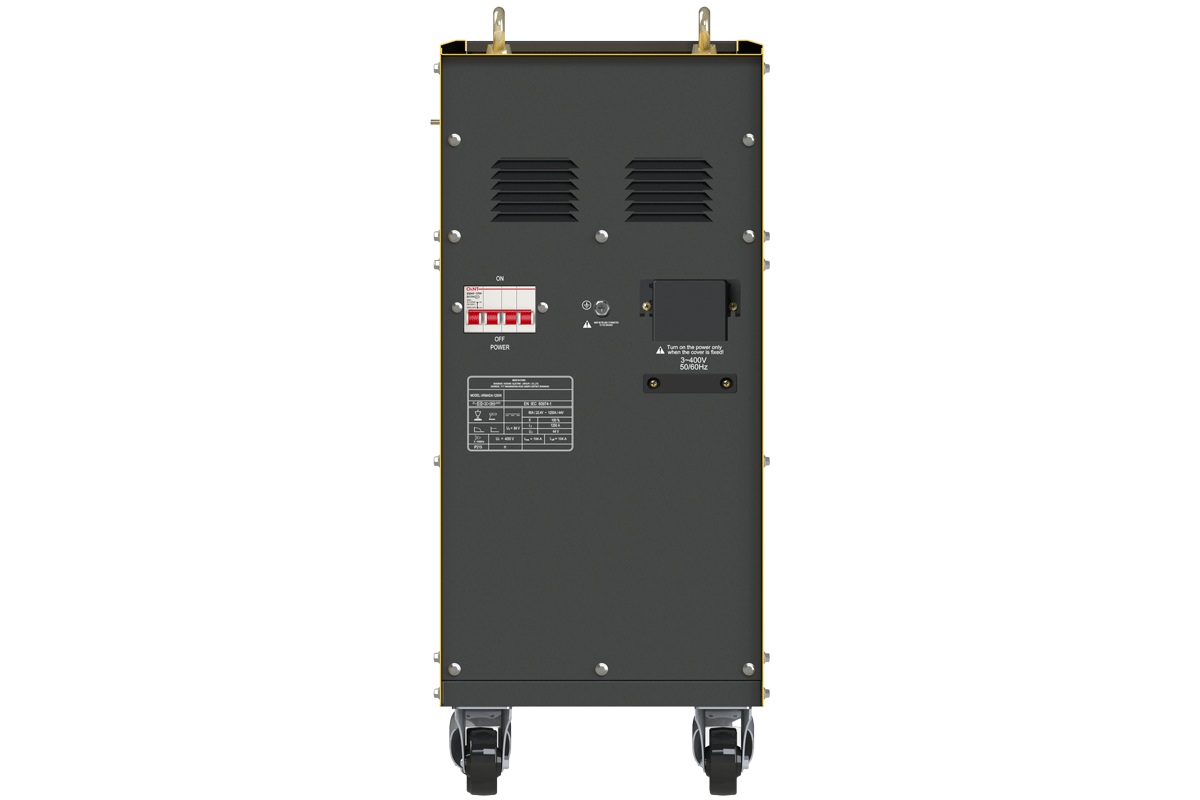

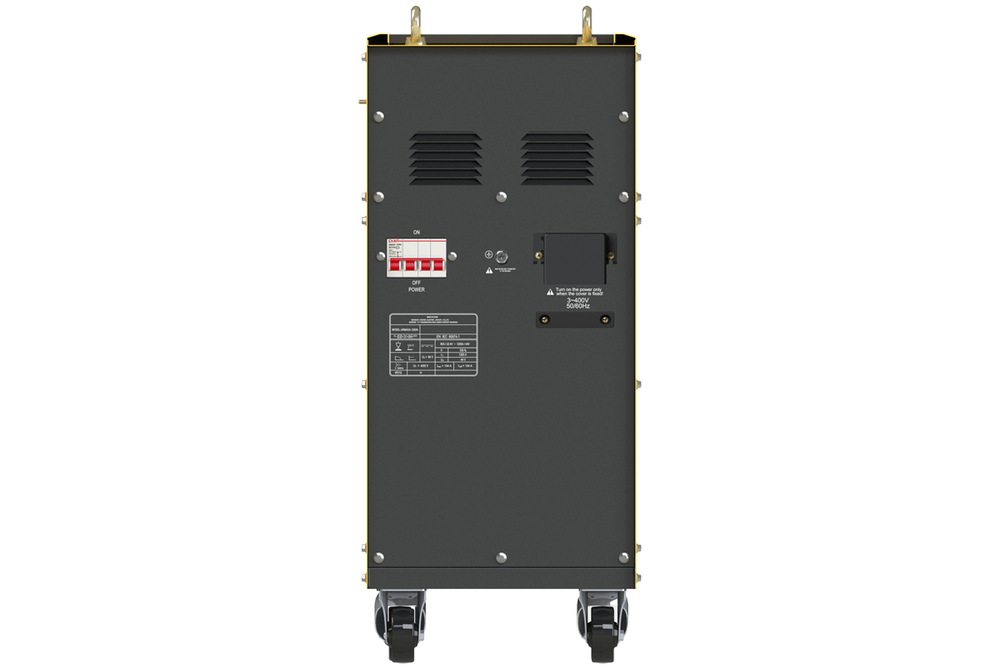

Переключатель питания источника сварки (расположен на задней части аппарата)
При установке переключателя в положение «включено» электричество поступает на источник питания сварочного аппарата, индикатор источника питания (зеленый) включается, при этом вентилятор начинает вращаться. А когда индикатор (зеленый) погаснет, вентилятор перестанет вращаться.
Индикатор питания
При подаче электричества в блок питания загорается индикатор питания (зеленый).
Предупреждающий индикатор
• Не горит – источник сварочного тока работает штатно
• Горит желтым - температура аппарата слишком высока и источник питания находится под избыточной нагрузкой, отсутствует фаза основного электропитания
Внимание: При эксплуатации аппарата в условиях высокой температуры окружающей среды (выше 40°С), продолжительной работы источника питания на высоких значениях сварочного тока, срабатывает контур тепловой защиты. В этом случае, сварка прерывается, но вентилятор охлаждения продолжает работать. После того, как температура снизится до рабочего значения, индикатор погаснет, а источник питания вернется к нормальному режиму работы. Сварочный процесс может быть продолжен.
Рукоятка регулировки функции «Горячий старт» в режиме ММА сварки
«Горячий старт» - параметр, позволяющий получить дополнительную мощность при касании электродом изделия, облегчает процесс возбуждения дуги.
Регулировка сварочного тока
Регулировки тока может постоянно изменять текущее значение от самого высокого до самого низкого. Поверните ручку по часовой стрелке, значение тока и напряжения увеличится
Переключатель дистанционного/локального управления.
Дистанционное управление (положение переключателя «ВКЛ») осуществляется с панели управления сварочного трактора. Локальное управление (положение переключателя «ВЫКЛ») осуществляется непосредственно с панели управления источника питания.
Переключатель режима работы (ММА / SAW):
• режим ММА сварки или строжки угольным электродом;
• режим сварки под флюсом SAW.
Цифровой индикатор
• «V» - вольтметр;
• «А» - амперметр.
Переключатель дистанционного/локального управления.
Дистанционное управление (положение переключателя «ВКЛ») осуществляется с панели управления сварочного трактора. Локальное управление (положение переключателя «ВЫКЛ») осуществляется непосредственно с панели управления источника питания.
Клеммы подключения сварочных кабелей (+/-)
Подключение силовых сварочных кабелей к соответствующим клеммам по схеме прямой или обратной полярности должно производиться в соответствии с требуемой технологией сварки. Соединение между кабелем и клеммой должно быть надежным.
Разъем подключения кабеля управления сварочного трактора.
Кабель с 14 контактами (в вилке имеется 19 контактов) используется для передачи управляющих сигналов между источником питания сварки и сварочным трактором.
Внимание: Отключите источник сварочного тока от внешнего электропитания перед подключением сварочного трактора или комплекта для сварки ММА или дуговой строжки.
Требования подключения к электросети источников питания серии ARMADA
|
|
Наименование |
ARMADA-1000N/1250N |
|---|---|---|
|
Установленная мощность |
Источник сварочного тока |
100 кВА |
|
Установленная мощность |
Питание от генератора 200kVA |
|
|
Входное защитное оборудование |
Предохранитель |
150 A |
|
Входное защитное оборудование |
Автоматический выключатель без предохранителя |
150 A |
|
Сечение питающего кабеля |
Ввод на источник сварочного тока |
Кабель медный сечением не менее 16 мм2 |
|
Сечение питающего кабеля |
Выходной силовой кабель |
Кабель медный сечением не менее 140 мм2 |
|
Сечение питающего кабеля |
Кабель заземления |
Кабель медный сечением не менее 14 мм2 |
|
Напряжение питающей электросети |
|
3 фазы AC 380/400В/415/440В |
|
Частота |
|
50/60Гц |

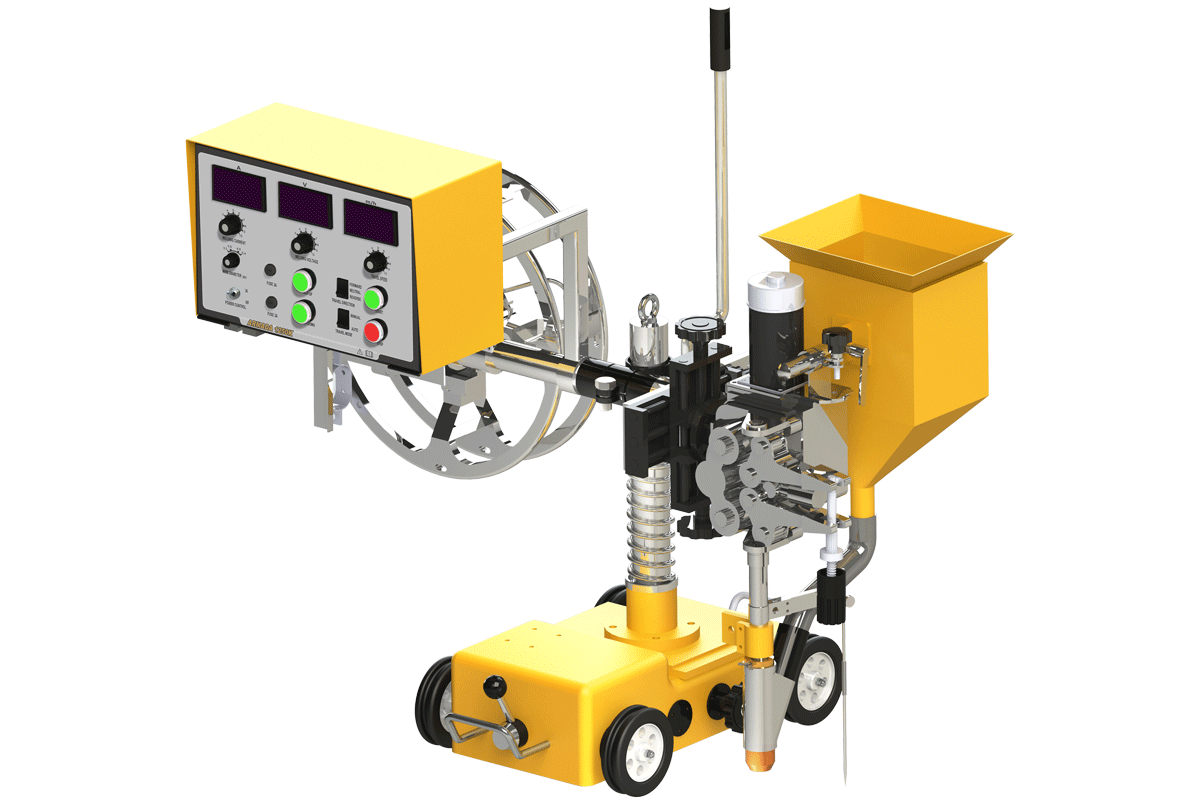

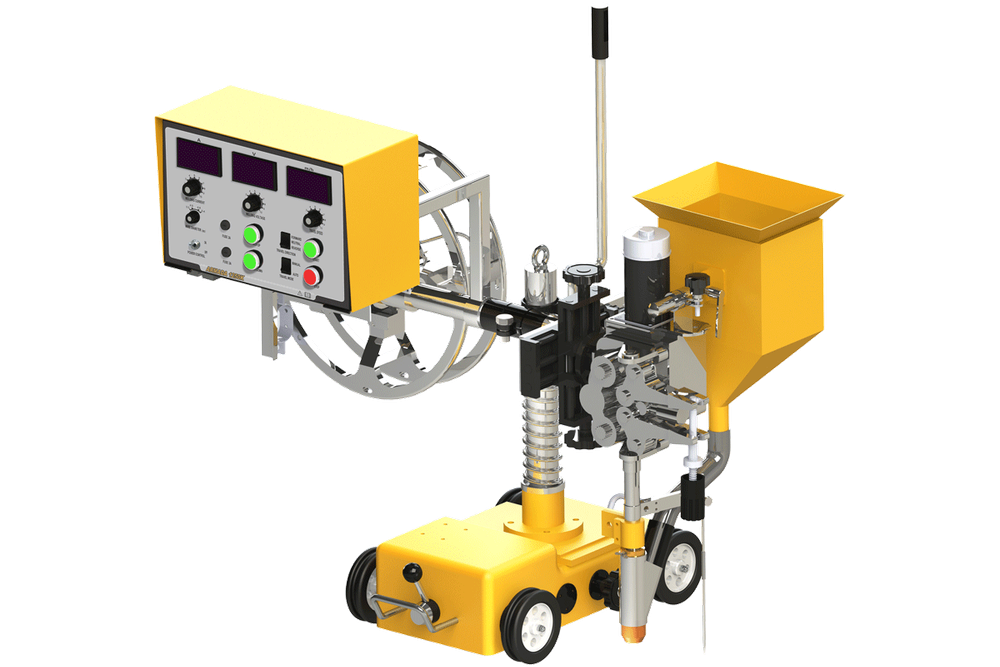

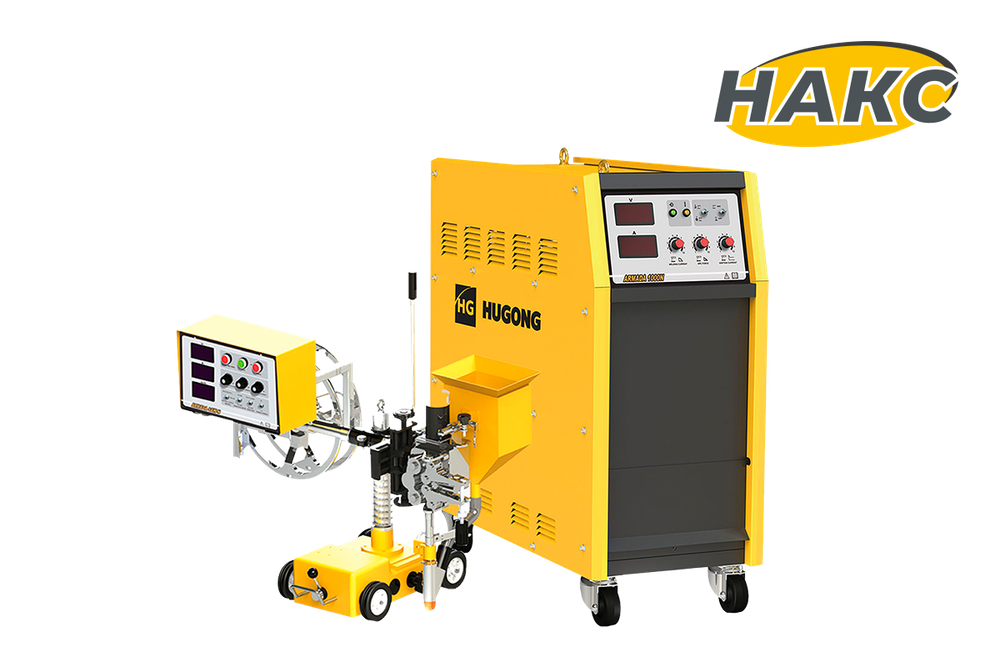

Сварочный трактор ARMADA

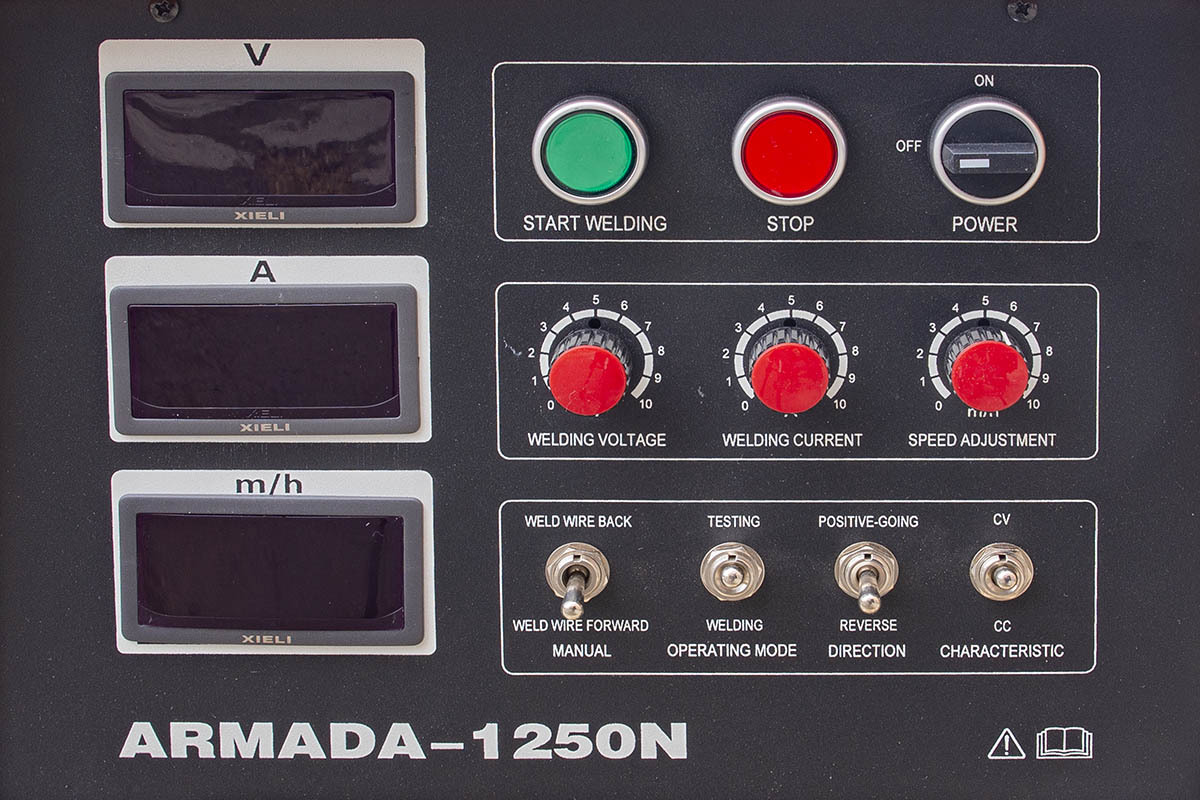

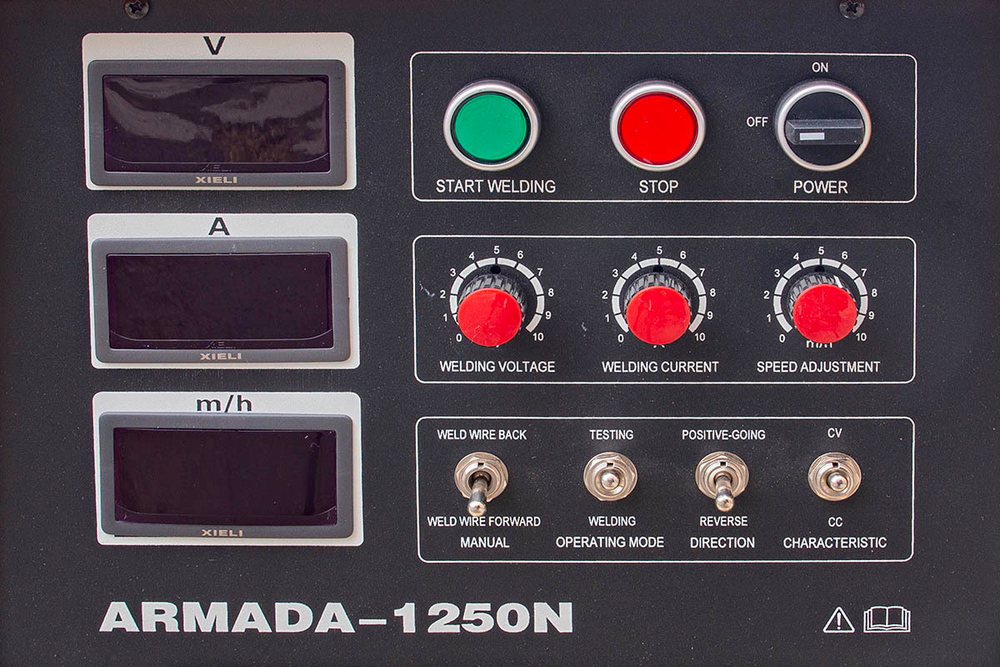

Панель блока управления сварочного трактора
Органы управления сварочного трактора ARMADA
Переключатель питания источника сварки (расположен на задней части аппарата)
При установке переключателя в положение «включено» электричество поступает на источник питания сварочного аппарата, индикатор источника питания (зеленый) включается, при этом вентилятор начинает вращаться. А когда индикатор (зеленый) погаснет, вентилятор перестанет вращаться.
Индикатор установленной скорости сварки, м/час
Регулятор установки скорости сварки, а именно скорость движения сварочного трактора. Диапазон регулировки 6-130, м/час
Индикатор сварочного тока, А
Регулятор значения силы сварочного тока в сварочной дуге, А. Допускается регулировка во время сварочного процесса
Индикатор напряжения сварочной дуги, В.
Регулятор значения напряжения на сварочной дуге, В. Допускается регулировка во время сварочного процесса
Кнопка включения сварки в автоматическом режиме («START WELDING»)
После нажатия кнопки, сварочный аппарат начнет подавать напряжение холостого хода на наконечник и начнется подача сварочной проволоки на замедленной скорости (не скорость подачи в режиме сварки) до поджига основной сварочной дуги. После зажигания сварочной дуги, напряжение на токоведущем наконечнике автоматически установится на соответствующее нормальному режиму сварки.
Кнопка «СТОП», выключение процесса сварки
Сварочный аппарат перейдет в состояние возврата дуги из сварки; отпустите ручку, аппарат прекратит сварку по истечении определенного периода времени.
Переключатель ВКЛ/ВЫКЛ подачи питания на трактор
Обесточиваются питание двигателей, силовая цепь сварки, питание пульта управления.
Регулятор значения напряжения на сварочной дуге, В.
Допускается регулировка во время сварочного процесса
Регулятор значения силы сварочного тока в сварочной дуге, А.
Допускается регулировка во время сварочного процесса
Регулятор установки скорости сварки, а именно скорость движения сварочного трактора.
Диапазон регулировки 6-130, м/час
Переключатель выбора параметров ВАХ источника сварочного тока:
• CV (Constant Voltage) – Жесткая вольтамперная характеристика
• СС (Constant Current) – Падающая вольтамперная характеристика
Переключатель выбора направления сварки Вперед / Назад для автоматического режима. Для определения направления сварки:
• Рукоятка ВКЛ/ВЫКЛ сцепления – это задняя часть сварочного трактора.
• Положение переключателя «Вперед»: при включении автоматического сварочного процесса, сварочный трактор будет двигаться ОТ рукоятки сцепления.
• Положение переключателя «Назад»: при включении автоматического сварочного процесса, сварочный трактор будет двигаться НА рукоятку сцепления
Тумблер переключ
