Назначение установки Hy-Tech ZF 1500:
Установка сварки продольных швов Hy-Tech ZF-1500 предназначена для обеспечения качественного соединения материалов при производстве труб, листов, коробов, круглых и эллипсных обечаек. Широко применяются для сварки дымоходов и воздуховодов, изделий из нержавеющей стали.
Благодаря стандартной оправке от 155 мм, данное оборудование позволяет работать с различными размерами изделий. Надежность и эффективность установки делают ее идеальным выбором для профессионалов в области производства металлических конструкций.
Для автоматической дуговой сварки труб, листов, коробов, круглых и эллипсных обечаек. Широко применяются для сварки дымоходов и воздуховодов, изделий из нержавеющей стали.
Автоматическая сварка продольных швов на установке Hy-Tech ZF-1500, в отличии от ручной сварки, обеспечивает стабильность высокого качества сварных соединений.
Конструкция сварочной установки Hy-Tech ZF-1500 с медными прижимами и медной водоохлаждаемой подложкой обеспечивает минимизацию коробления заготовки во время и после сварки, а двусторонняя защита шва препятствует появлению цветов побежалости при сварке нержавеющих сталей.
Применяемые процессы сварки (зависят от подключаемого сварочного аппарата):
- аргонодуговая сварка TIG
- плазменная сварка
- сварка на постоянном и переменном (для алюминия) токе
- импульсная сварка
- плазма-пайка - при наличии аппарата плазменной сварки и блока подачи проволоки
- TIG-пайка
- возможна сварка с проволокой, при наличии подающего механизма, и без проволоки
- полуавтоматическая сварка MIG/MAG
Свариваемые материалы (зависят от применяемого источника):
- нержавеющая сталь
- низкоуглеродистая сталь
- оцинкованная сталь, плазма-пайка без выгорания цинка
- алюминиевые сплавы
Описание стандартной установки:

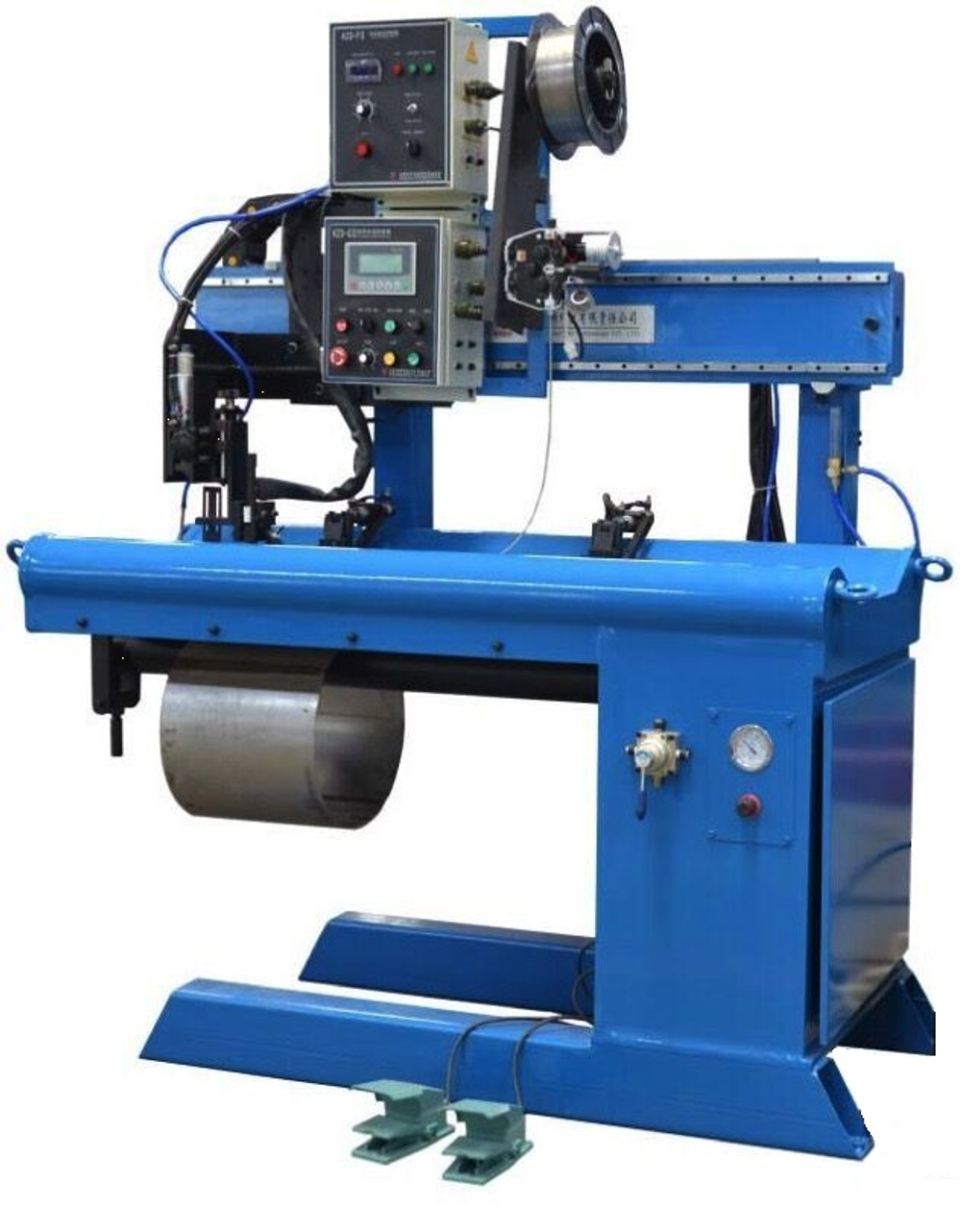

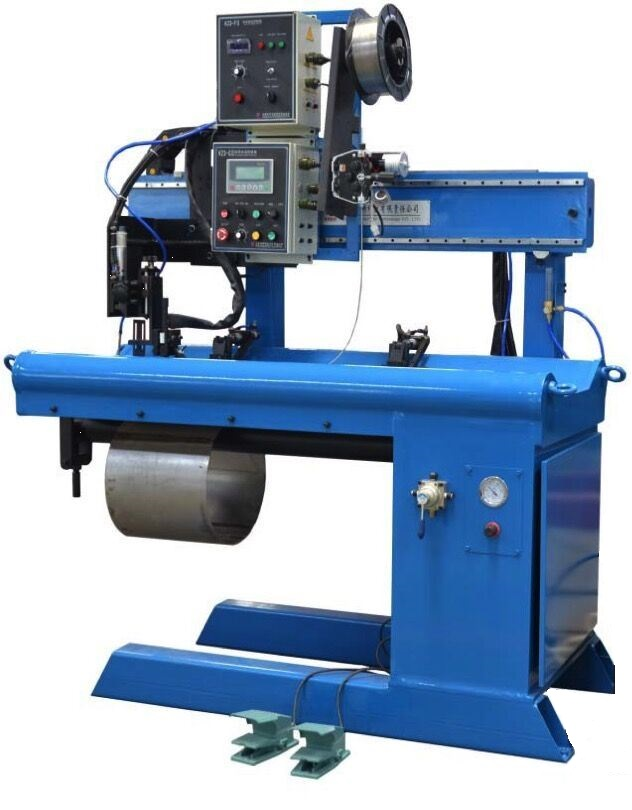

Установка для сварки продольных швов Hy-Tech ZF-1500 состоит из следующих компонентов:
- прочная сварная станина,
- консоль,

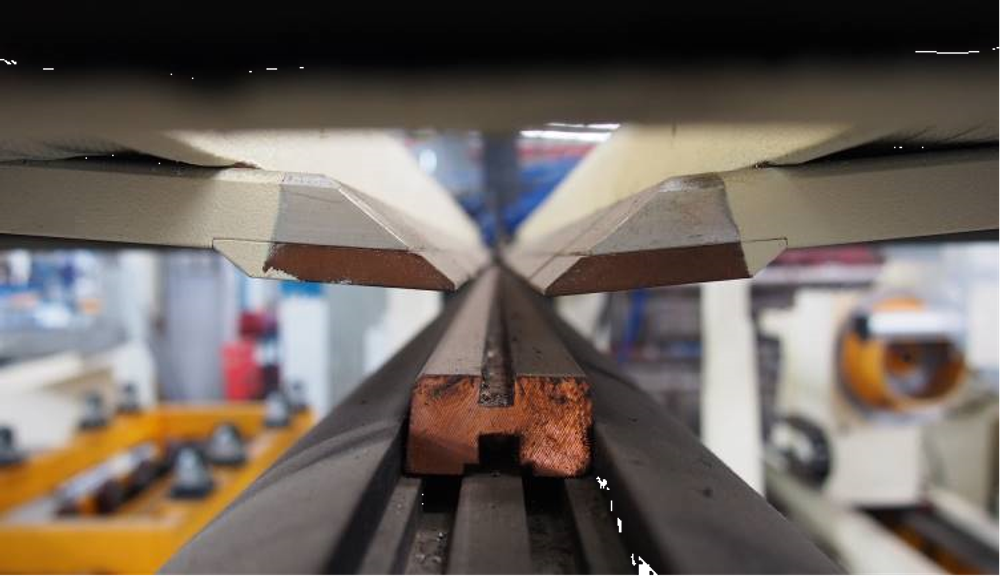

- медные пневматические прижимы,

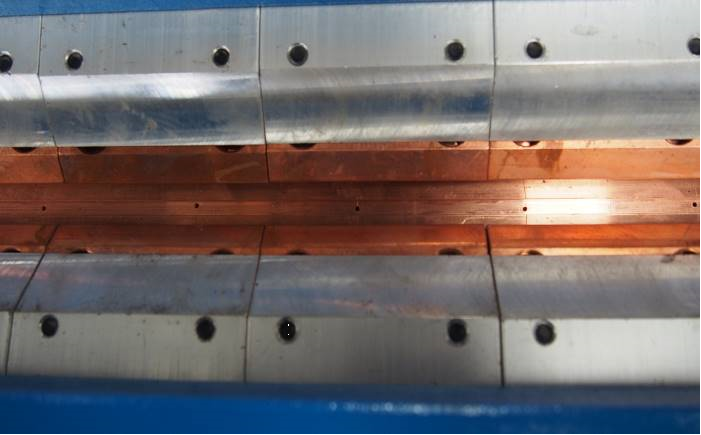

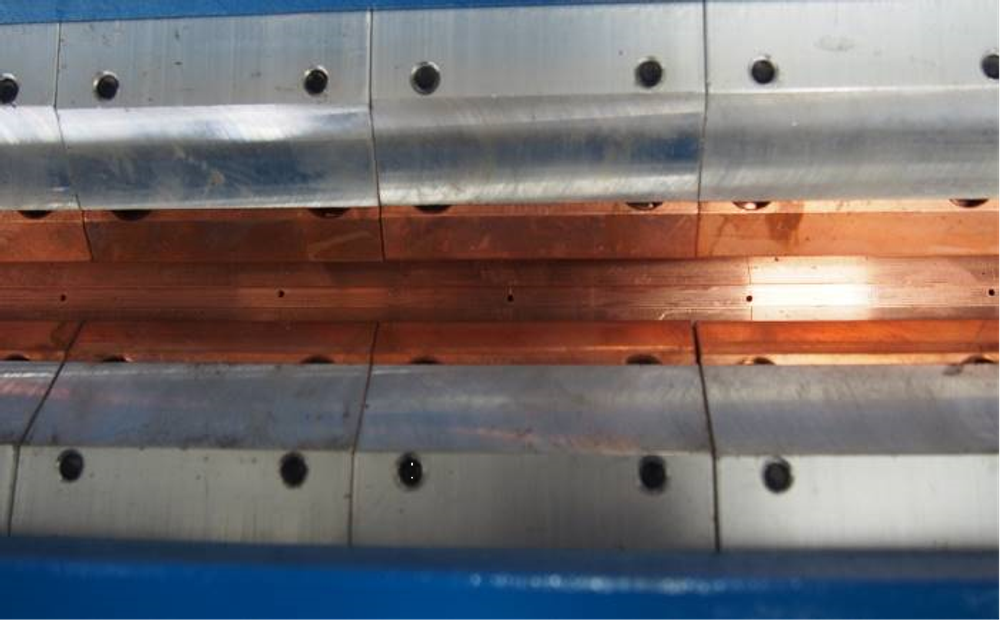

- медная подложка,
- механизм продольного перемещения горелки (каретка) электромеханический,
- пневматический привод вертикального перемещения горелки,
- система регулировки газа,

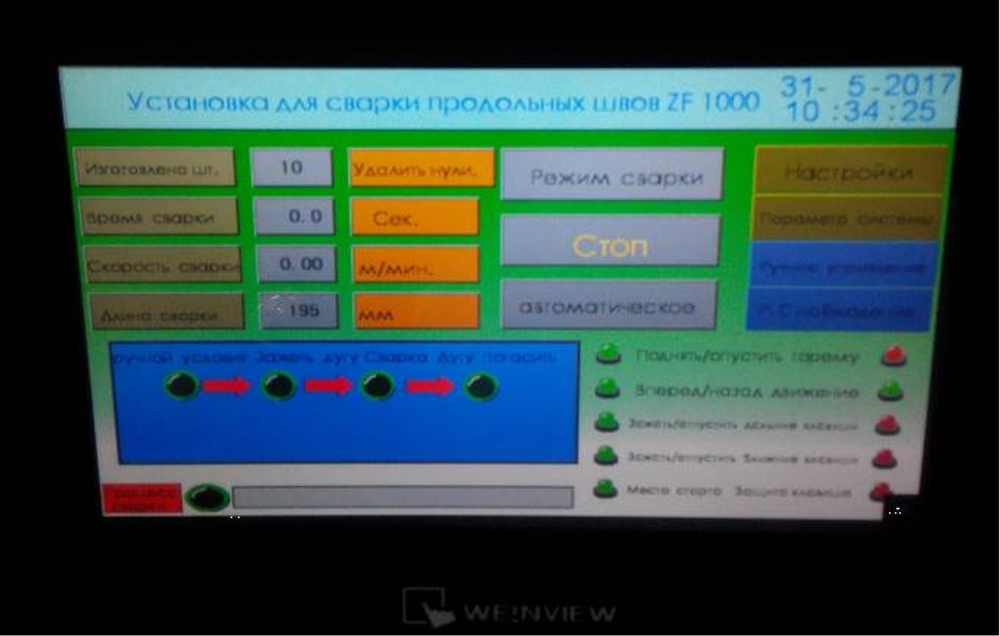

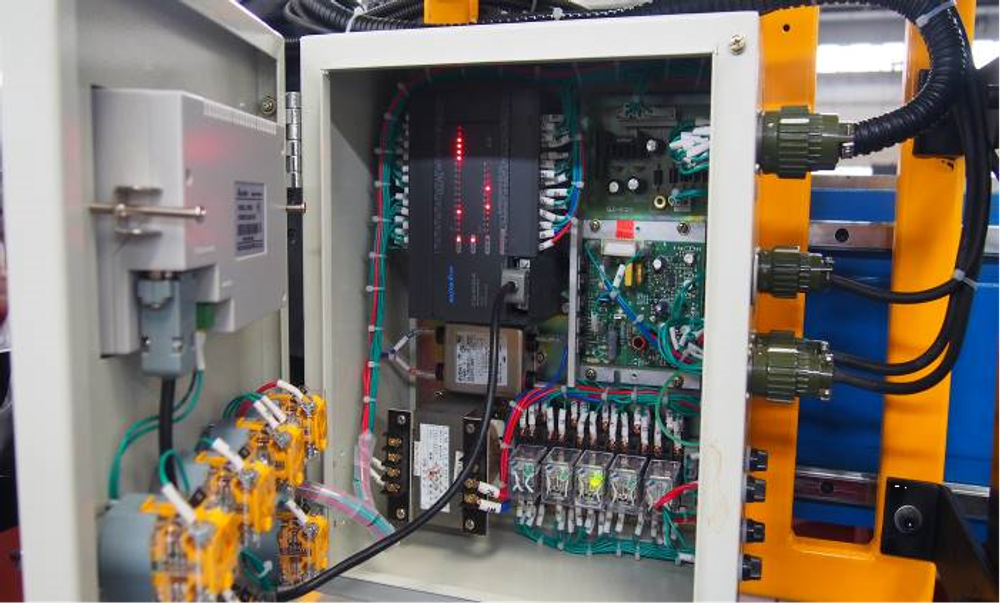

- микропроцессорная система управления с сенсорным ЖК дисплеем на русском языке,
- соединительные кабели.
Опции и особенности установки Hy-Tech ZF 1500:

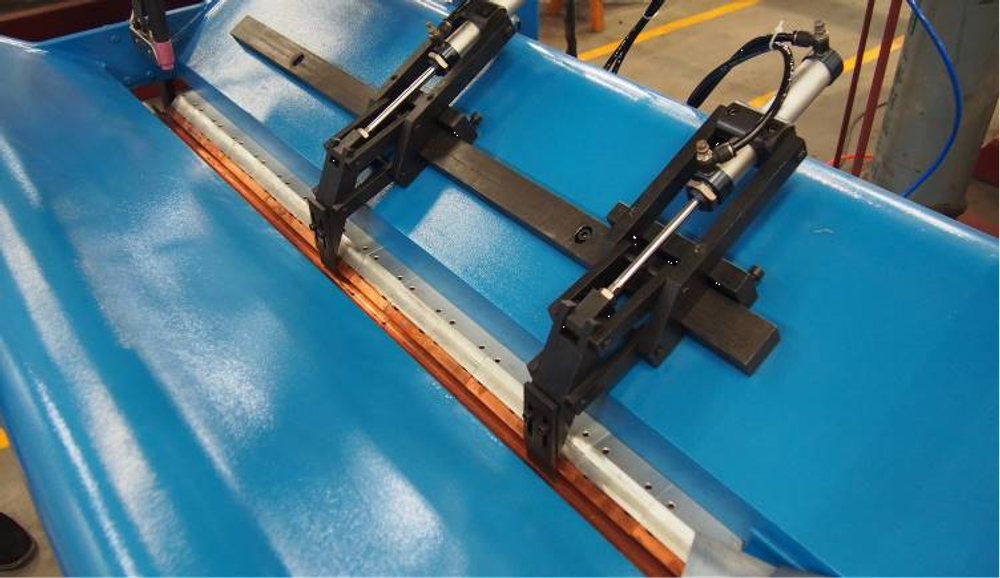

- Пневматическая линейка для настройки положения обечайки/листов относительно центра;
- Возможность регулирования медных прижимов;
- Блок охлаждения медной подложки;
- Точные и надежные направляющие, исключающие вибрации горелки во время сварки;
- Пневмозамок зажима консоли (или дорна) с датчиком контроля закрытия (обычно подобные установки комплектуются ручным замком);
- Возможность регулировки положения консоли с медной подложкой – применяется при сварке больших толщин;

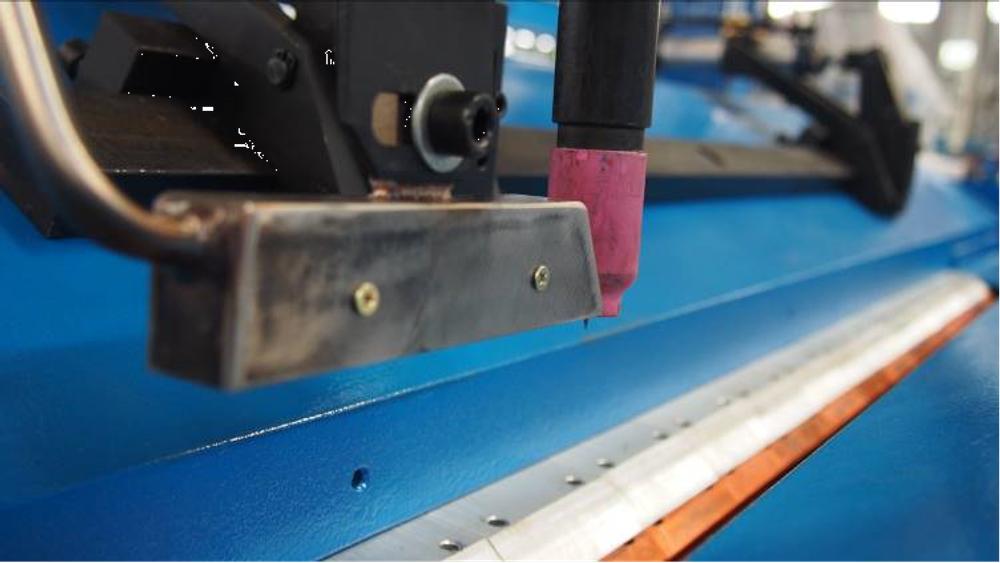

- Сапожок для защиты шва при сварке нержавеющих сталей;
- Опциональный механизм подачи присадочной проволоки – применяется в случае сварки нержавеющих сталей плохого качества, сварки с повышенными зазорами или при сварке низкоуглеродистых (черных) сталей;
- Опциональный поддув защитного газа в медную подложку для лучшей защиты корня шва при сварке нержавеющих сталей.
Сварочный цикл установки Hy-Tech ZF-1500:
- Заготовка устанавливается в установку до упора, нажимается кнопка закрытия замка консоли.
- Кнопкой опускается линейка для настройки положения заготовки, в линейку оператор упирает один стыкуемый край обечайки и далее, путем нажатия на педали управления, оператор опускает медные прижимы и прижимает край обечайки к подложке.
- Линейка убирается и к зажатому краю обечайки стыкуется второй край, который также зажимается медными прижимами, путем нажатия на вторую педаль.
- Нажимается кнопка старта сварки и идет сварка заготовки, после окончания сварочная горелка возвращается автоматически в исходную позицию и медные прижимы поднимаются.
- Оператор достает готовую обечайку.
