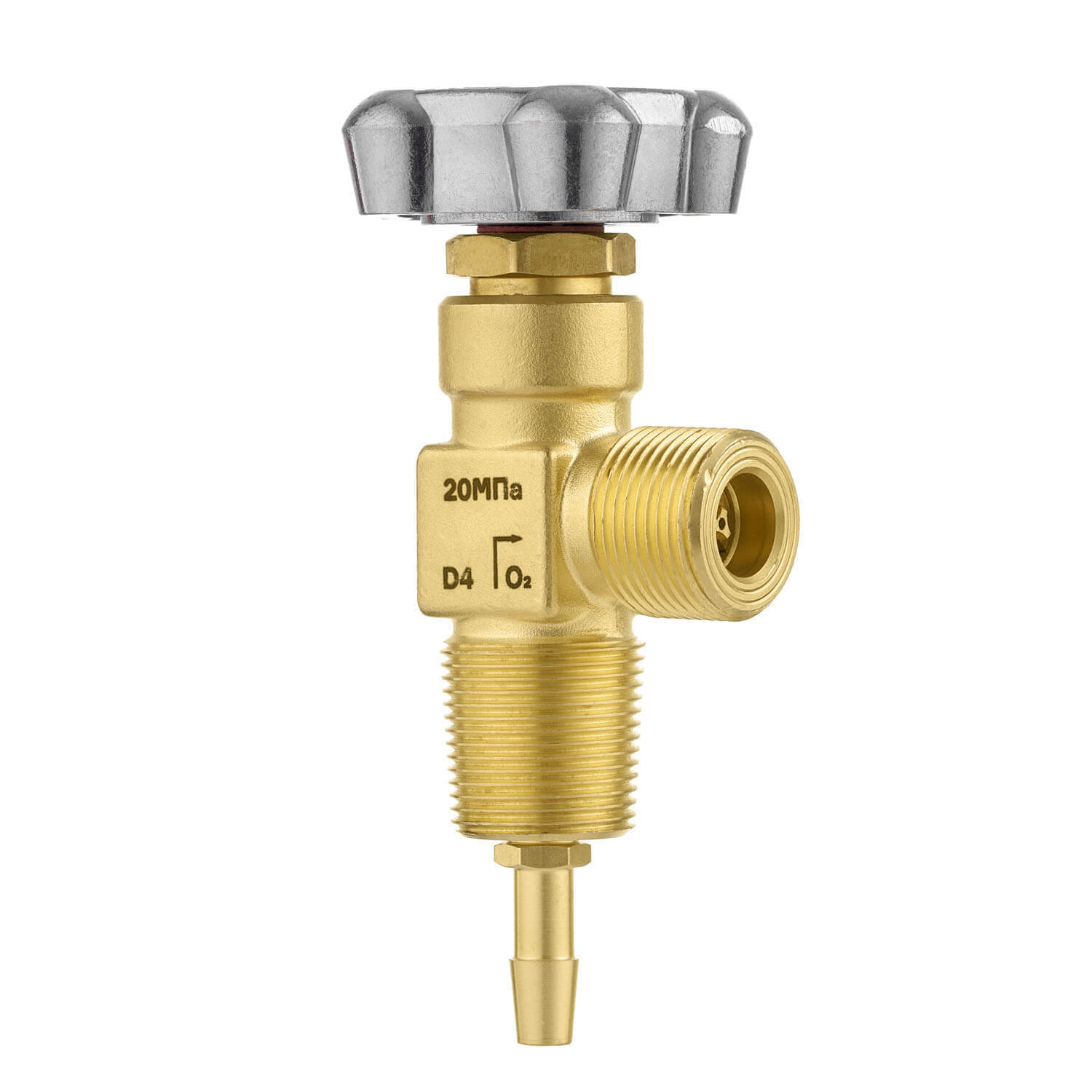

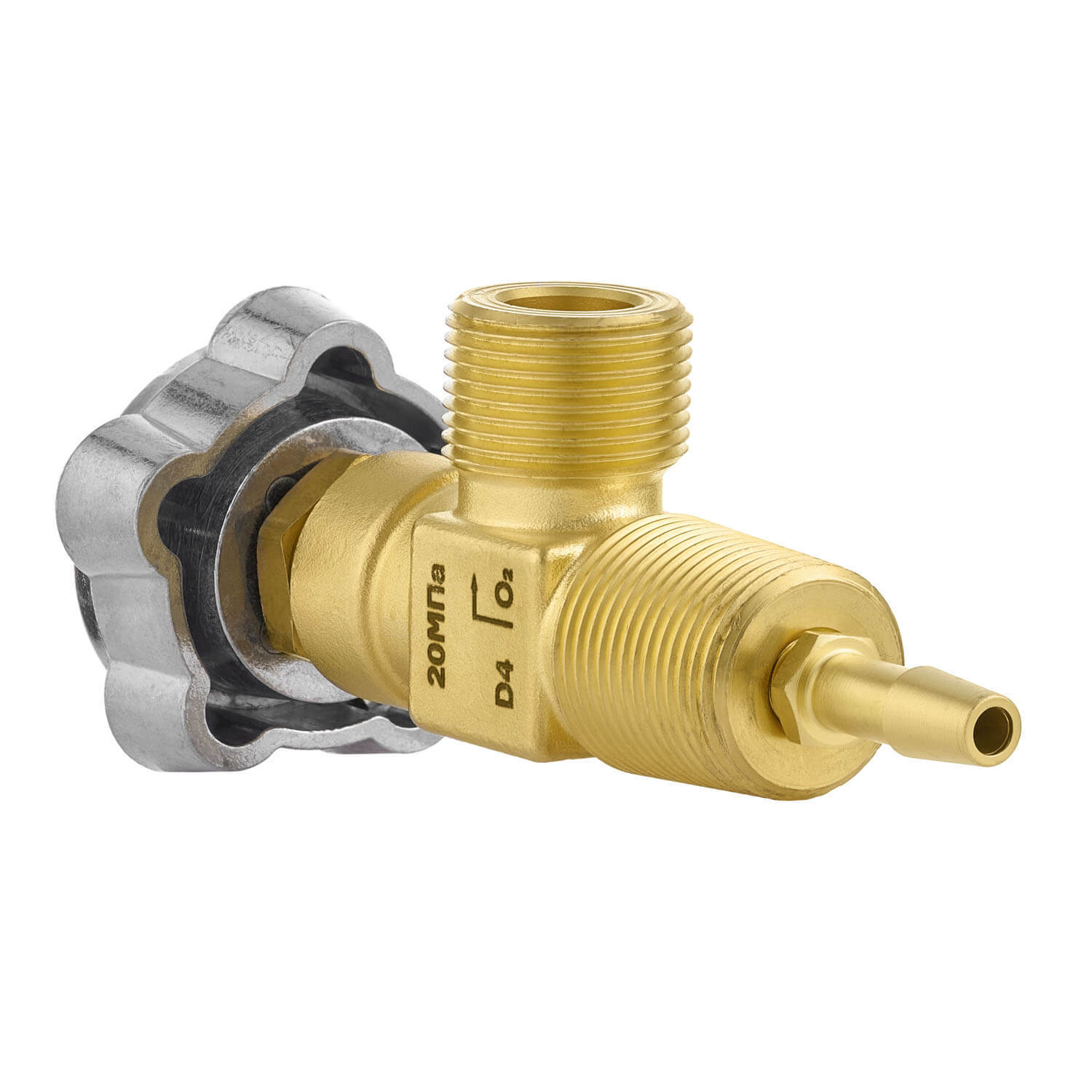

Вентиль кислородный ВК-94 исп. 05

Вентиль баллонный ПТК ВК-94 (исполнение 05, клапан) применяется в качестве запорного устройства на кислородных баллонах различных емкостей для предотвращения утечки газа и регулирования подачи кислорода. Вентиль можно использовать для баллонов с сжатым воздухом, азотом и другими неагрессивными газами. Запрещается эксплуатация на баллоне с углекислым газом.

В конструкции вентиля на выходе, установлен клапан с перепускным давлением до 1,0 Атм, для сохранения остаточного давления в баллоне при полной выработке. В комплекте с вентилем входит штуцер, установленный по резьбе на вентиле ВК-94 исп. 05, на который надевается специальная трубка для смешивания смеси различных газов при заправке в баллон. Для заправки вентиля рекомендуется использовать специальный переходник для заправки баллонов, который позволит быстрее заправить баллон через клапан, путем его полного открытия данным переходником.

Вентиль чаще всего применяется для установки на кислородные баллоны емкостью от 5 до 50 литров с рабочим давлением не больше 20 МПа (200 кгс/см2).

Применение гибких разделительных мембран обеспечивает абсолютную герметичность к внешней среде при любом положении клапана, а также увеличивает срок службы вентиля. Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283. Применение других смазок запрещено.

Корпус вентиля изготовлен из латуни. Маховик регулировки подачи газа изготовлен из алюминия. Присоединительные размеры бокового штуцера соответствуют ГОСТ 6357 и представляют наружную цилиндрическую резьбу G3/4-В. Установка на баллон осуществляется при помощи конической резьбы W27,8 по ГОСТ 9909.

• Вентиль кислородный ВК-94 исп. 05 в сборе с клапаном перепускного давления и со штуцером – 1 шт.
• Руководство по эксплуатации – 1 шт.
